SHARP PC-1450 の使い方

SHARP PC-1450 に関する記事です。主にマニュアルを紛失して使い方がわからなくなった方への情報です。

このトピックでは文字が黄色のキーはSHIFTキーを押した後にキートップの文字のキーを押すことを意味しています。例えば@はSHIFT+Iを意味します。

SHARP PC-1450 諸元
- スペック
使い方
ハードウェア
ソフトウェア
Tips

SHARP PC-1450 諸元

SHARP PC-1450 は PC-1401 と PC-1350 を合わせたような機種です。

液晶部は PC-1401 とほぼ同じ
右側の関数電卓部は PC-1401 と全く同じ
左側のキーボード部分は PC-1401 よりも 1 列多い (PC-1350 と同じ 11 列)
サイズは PC-1350 と全く同じ
PC-1350 と同じで RAM カードが使える
PC-1350 と同じで SIO が使える
PC-1350 と同じで英小文字とカナが使える
カナは PC-1360(K) と同じローマ字入力

スペック

SHARP PC-1450 のスペックは以下の通りです。

機能	PC-1450
CPU	SC61860 (768KHz)
RAM	4KB (CE-211M)
液晶ディスプレイ	16桁 / 1行 (5x7 ドットマトリクス)
インターフェィス	ペリフェラルポート 11ピン (2.54mm ピッチ) シリアル I/O ポート 15ピン (1.27mm ピッチ)
バッテリー	CR2032 x 2
消費電力	0.03W
本体寸法	182(W)×72(D)×16(H)mm
本体重量	約175g
価格	¥26,800
発売年	1985

使い方

とりあえず電池の入れ方からでしょうか？

電池の入れ方

電池はCR2032 が 2 枚必要です。PC-1450 の RAM はすべて RAM カード側にあるので RAM カードのバックアップ電池が生きている限り、手順さえ間違えなければ電池交換で内容が消える事はありません。

電源を OFF にする
ロックスイッチを外して裏蓋を外し、保護板を外す。
先の尖ったものでストッパーを押して外し、電池押さえをスライドさせると電池を交換できる。
保護板を取り付け、裏蓋を取り付け、ロックスイッチでロックする。
電源が OFF の状態で ALL RESET ボタンを押す。
電源を ON にする

今でこそ CR2032 は 100 円ショップで 3 枚 110 円で売られていたりしますけど、当時はそこそこ高かったんですよねぇ...。

電池の入れ方 (その２)

メモリカードを取り外して電池交換をする方法もあります。

電源を OFF にする
RAM カードを外す
電池を交換する
裏蓋を取り付け、ロックスイッチでロックする
電源を ON にし、 ALL RESET ボタンを押す
画面右側に * が表示される事を確認して電源を OFF にする
ロックスイッチを外して裏蓋を外す
RAM カードを取り付ける
裏蓋を取り付け、ロックスイッチでロックする
電源を ON にする

電池交換をする度に RAM カードを外すのは面倒なので、上で書いた方法でいいかと思います。

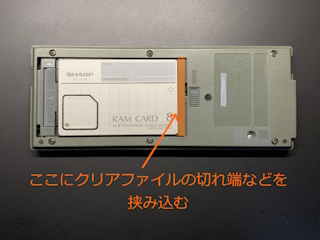

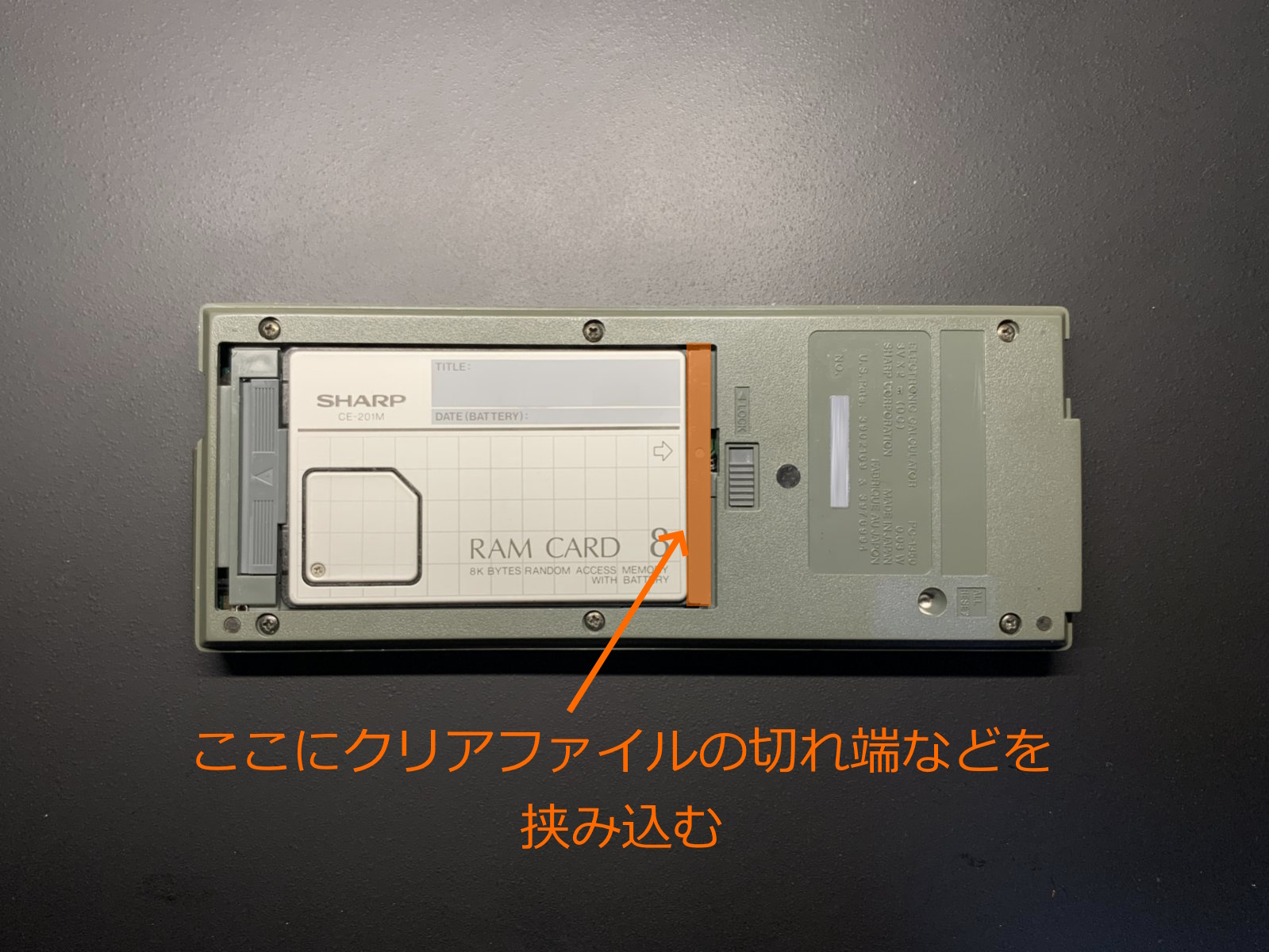

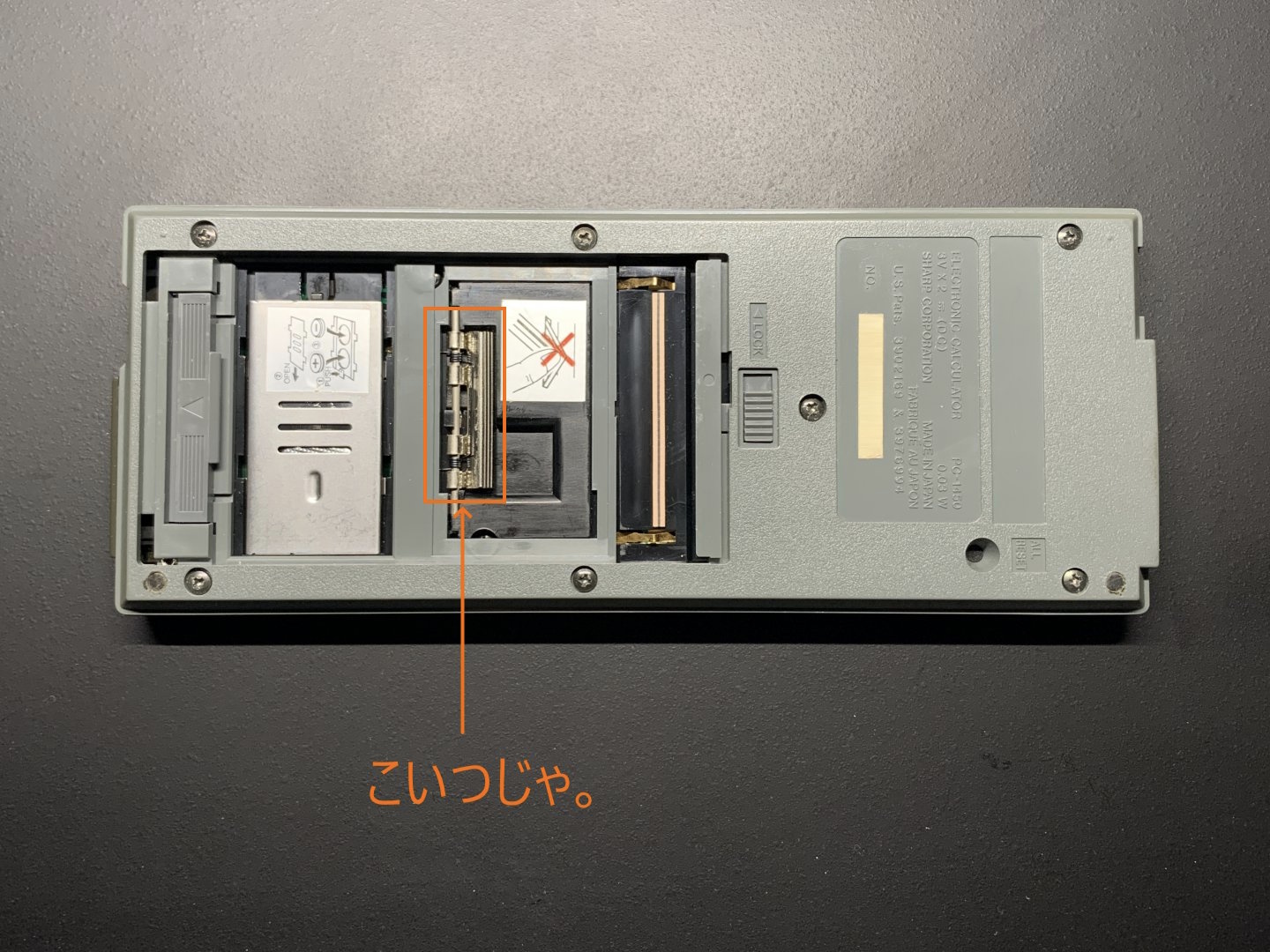

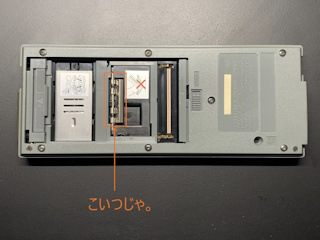

※ RAM カードを取り付けずに電源を ON にすると画面右側に * が表示されるのが正常な状態です。RAM カードやゼブラコネクタが壊れていると、画面に * が表示されたまま何もできません。

電源の ON / OFF

電源の ON / OFF は本体左上のスライドスイッチで行います。

電源 ON の状態でも何もせずにしばらく放置すると勝手に電源が OFF になります (オートパワーオフ)。オートパワーオフから復帰するには、ON(BRK)を押してください。

モード切替

PC-1450 には 3 つの動作モードがあります。モード切替は本体左側にあるCALBASICで行います。デフォルトで関数電卓モードです。

モード	ボタン	説明
関数電卓モード	CAL	関数電卓です。
RUN モード	BASIC	電卓として使ったり、プログラムの実行を行います。
PROGRAM モード	BASIC	プログラムの入力を行います。

BASIC の RUN / PROGRAM モードはBASICキーでトグル切り替えです。

	CAL	BASIC
関数電卓モード	(何も起きない)	BASIC RUN モード
RUN モード	電卓モード	BASIC PROGRAM モード
PROGRAM モード	電卓モード	BASIC RUN モード

ファイルの操作

ファイル操作は [RUN] モードで行います。

プログラムの実行

メモリ上の BASIC プログラムは RUN コマンドで実行できます。RUN コマンドの書式は以下の通りです。

RUN [{行番号 | ラベル}]

RUN コマンドは RUN モード (RUN) で実行します。プログラムモード (PRO) になっている場合にはスライドスイッチを切り替えて押して RUN モード (RUN) にする必要があります。

引数として行番号を指定すると BASIC プログラムの途中から実行する事ができます。BASIC プログラムを終了させるにはBREAK(ON) キーを押します。

データレコーダー (カセットレコーダー)

PC-1450 はメモリ上のプログラムをデータレコーダー (カセットレコーダー) へ保存したり、

CSAVE ["ファイル名"][,"パスワード"]

逆に読みこんだりできます。

CLOAD ["ファイル名"]

非公開命令ですが、メモリブロックをそのままバイナリファイルとして保存したり、

CSAVEM ["ファイル名";]開始アドレス, 終了アドレス

逆に読みこんだりする事もできます。開始アドレスを省略すると CSAVEM で保存した際の開始アドレスに読み込まれます。

CLOADM ["ファイル名";][開始アドレス]

CLOAD / CSAVE 系の命令を使うには以下のいずれかの機器が必要です。

周辺機器	カセットインターフェイス	カセットレコーダ	プリンタ
CE-124	〇	-	-
CE-126P	〇	-	〇

CE-124 / CE-126P と接続して使う、データレコーダ CE-152 (コンパクトカセット) / CE-127R (マイクロカセット) もあります。

[電卓] モード (CAL)

電卓として使うのであれば [電卓] モードにします。普通の電卓として使うキーは以下の通りです。

キー	キー入力	意味	式	備考
0～9		数値	-
A～F		16進数値	-	16進表示の場合に使う。A(10)～F(15)。
÷/		除算	value1 ÷/ value2 ＝
×*		乗算	value1 ×* value2 ＝
－		減算	value1 － value2 ＝
＋		加算	value1 ＋ value2 ＝
+/-		符号反転	value +/-	表示されている数値の「正（＋）」と「負（－）」を入れ替える。
・		小数点	-
＝		イコール	-	計算結果の表示
C･CE		クリア・クリアエントリー	-	一度押すと表示されている値がクリアされる (訂正)。続けてもう一度押すと計算内容がクリアされる。エラー表示のクリアにも使う。
CA	SHIFTC･CE	クリアオール	-	すべての計算内容をクリアする
x→M		ストアメモリー	value x→M	表示されている値を独立メモリーに設定する。0 を登録する (直前にC･CEを押す) 事で独立メモリーをクリアできる。
RM		リコールメモリー	-	独立メモリーの値を呼び出す。
F⇔E		表示方式指定	-	押すたびに通常表示と指数表示を切り替える。
TAB	SHIFTF⇔E	小数点位指定	-	表示方式が通常表示時の小数点位を指定する。SHIFTF⇔E5 だと小数点第5位の表示となる。
M+		メモリープラス	value M+	表示されている値を独立メモリーの値に加算する。
→HEX		16進表示	-	値を16進数表示にする。
→DEC	SHIFT→HEX	10進表示	-	値を10進数表示にする。
→DEG		度.分秒→度	value →DEG	度.分秒を度に変換する。(無理矢理だが時刻計算をする事も可能)
→D.MS	SHIFT→DEG	度→度.分秒	value →D.MS	度→度.分秒に変換する。(無理矢理だが時刻計算をする事も可能)
EXP		指数入力	-	指数入力を行う。例えば 1.2E-4 (1.2×10^-4) を入力したい場合、 1・2EXP+/-4 と入力する事で 0.00012 を入力できる。
( / )		演算順序指定	-	演算の順序を指定する。例えば (1+2)*3 のような場合に使う。
DRG	SHIFT・	角度単位変更

関数電卓として使う場合にはさらに以下のキーを使います。

キー	キー入力	意味	式	備考
hyp		ハイパボリック	-	続くsin,cos,tanをハイパボリック (双曲線) とする。
archyp	SHIFThyp	アークハイパボリック	-	続くsin,cos,tanをアークハイパボリック (逆双曲線) とする。
↕		(座標の区切り)	-	座標の区切りを入力、或いは座標の切り替えに使う。主に座標変換の入力の際に使われる。
sin		sin (正弦)	value sin
sin^-1	SHIFTsin	arcsin (逆正弦)	value sin^-1
hypsin		sinh (双曲線正弦)	value hypsin
archypsin	SHIFThypsin	arcsinh (逆双曲線正弦)	value archypsin
cos		cos (余弦)	value cos
cos^-1	SHIFTcos	arccos (逆余弦)	value cos^-1
hypcos		cosh (双曲線余弦)	value hypcos
archypcos	SHIFThypcosn	arccosh (逆双曲線余弦)	value archypcos
tan		tan (正接)	value tan
tan^-1	SHIFTtan	arctan (逆正接)	value tan^-1
hyptan		tanh (双曲線正接)	value hyptan
archyptan	SHIFThyptan	arctanh (逆双曲線正接)	value archyptan
ln		ln (自然対数)	value ln
e^x	SHIFTln	exp (指数)	value e^x
log		log₁₀ (常用対数)	value log
10^x	SHIFTlog	10^x (10 の冪乗)	value 10^x
π	SHIFTEXP	π/ pi (円周率)	value π
y^x		冪乗	value1 y^x value2 =
x√y	SHIFTy^x	冪根	value1 x√y value2 =
√		√ (平方根)	value √
3√	SHIFT√	3√ (立方根)	value 3√
x²		2乗 (平方)	value x²
Δ％	SHIFTx²	％ (百分率)	value Δ％	直前の値を 1/100 にする。 1200 の 15% を求める: 1200×*15SHIFTx² 180 が 1200 の何 % かを求める: 180÷/1200SHIFTx²
1/x		1/x (逆数)	value 1/x	1/5 の場合には51/x
→rθ	SHIFT1/x	極座標変換	value1 ↕ value2 →rθ	直交座標 (x,y) を極座標 (r, θ) へ変換する。直交座標 (6, 4) を極座標に変換するには 6↕4SHIFT1/xと入力する。最初は r (動径) が表示されている。もう一度↕を押すと θ(偏角) が表示される。
→xy	SHIFT(	直交座標変換	value1 ↕ value2 →xy	極座標 (r, θ) を直交座標 (x,y) へ変換する。極座標 (7.2, 33.7) を直交座標に変換するには 7・2↕33・7SHIFT(と入力する。最初は座標 x が表示されている。もう一度↕を押すと座標 y が表示される。
n!	SHIFT)	n! (階乗)	value n!

[電卓] モード (BASIC)

簡易電卓として使うのであれば RUN モードにします。

キー	キー入力	意味	式	備考
0～9		数値	-
・		小数点	-
／		除算	value1 ／ value2 ＝
＊		乗算	value1 ＊ value2 ＝
－		減算	value1 － value2 ＝
＋		加算	value1 ＋ value2 ＝
C･CE		クリア	-	表示されている値がクリアされる。エラー表示のクリアにも使う。
CA	SHIFTC･CE	クリアオール	-	すべての計算内容をクリアする
EXP		指数入力	-	指数入力を行う。例えば 1.2E-4 (1.2×10^-4) を入力したい場合、 1・2EXP-4 と入力する事で 0.00012 を入力できる。
( / )		演算順序指定	-	演算の順序を指定する。例えば (1+2)*3 のような場合に使う。
ENTER		計算実行	-

関数電卓のように使うにはさらに以下のキーを使います。

キー	キー入力	意味	式	備考
DRG	SHIFT・	角度単位変更
	DEGREE	DEGREE (度)		DEGREEENTER で角度の単位を度に変更。DEG のシンボルが点灯する。
	RAD	RAD (ラジアン)		RADENTER で角度の単位をラジアンに変更。RAD のシンボルが点灯する。
	GRAD	GRAD (グラード)		GRADENTER で角度の単位をグラードに変更。GRAD のシンボルが点灯する。
π	SHIFT0	π/ pi (円周率)	value π
√		√ (平方根)	√ value
y^x		冪乗	value1 y^x value2
＾	SHIFT+	冪乗	value1 ＾ value2

次の演算子も使えます。これらの演算子は BASIC プログラム内でも使えます。

キー	キー入力	意味	式	備考
	AND	AND (論理積)	value1 AND value2
	NOT	NOT (否定)	NOT value
	OR	OR (論理和)	value1 OR value2

次の関数も使えます。これらの関数は BASIC プログラム内でも使えます。

ABS (絶対値)

ABS value

ACS (逆余弦: arccos)

cos^-1 value

AHC (逆双曲線余弦)

archypcos value

AHS (逆双曲線正弦)

archypsin value

AHT (逆双曲線正接)

archyptan value

ASN (逆正弦: arcsin)

sin^-1 value

ATN (逆正接: arctan)

tan^-1 value

COS (余弦)

cos value

CUR (立方根)

³√ value

DEC (16進→10進変換)

→DEC value

DEG (度分秒→10進数度)

→DEG value

DMS (10進数度→度分秒)

→D･MS value

EXP (指数: e^x)

e^x value

EXPボタンでは E が入力されるだけ。

FAC (階乗: n!)

value n!

HCS (双曲線余弦)

hypcos value

HEX (10進→16進変換)

→HEX value

HSN (双曲線正弦)

hypsin value

HTN (双曲線正接)

hyptan value

INT (整数化)

INT value

LN (自然対数: log_e)

ln value

LOG (常用対数: log₁₀)

log value

PI (円周率)

※擬似変数

POL (直交座標→極座標変換)

→rθ (value1, value2)

RCP (逆数: 1/x)

1/x value

REC (極座標→直交座標変換)

→xy (value1, value2)

RND (ランダム)

RND value

X が負数の場合	直前に発生した乱数 (あるいは乱数列) と同じ乱数を発生させるために初期値を一定にする。
X が 0 から1 未満の場合	0 から 1 未満の乱数を発生させる。
X が1 以上の整数の場合	1 から X の値以下の乱数を発生させる。(1 ≦ RND X ≦ X)。
X が1 以上の実数の場合	1 から X の整数部に 1 を加えた値以下の乱数を発生させる。(1 ≦ RND X ≦ (INT X) + 1) ただし、この場合は小数部の値によって乱数の発生に差が出る。

ROT (冪乗根)

^x√y value

SGN (符号関数)

SGN value

X > 0	1
X < 0	-1
X = 0	0

SIN (正弦)

sin value

SQR (平方根)

√ value

SQU (2 乗)

x² value

TAN (正接)

tan value

TEN (指数: 10^x)

10^x value

統計モード

PC-1450 の電卓モードには、さらに統計モード (STAT) があります。統計モードに使うキーは画像の通りです。

統計モードに使うキーは以下の通りです。

キー	キー入力	意味	式	備考
STAT	SHIFT↕	統計モード切り替え		STAT のシンボル (インジケーター) が切り替わる。
(x,y)	RM	2 変数データの区切り
DATA	M+	1 変数データ入力	value DATA
		1 変数データ入力 (度数n)	value × n DATA	値 50 のデータを 4 件登録するには、50×4DATA。
		2 変数データ入力	value1 (x,y) value2 DATA
		2 変数データ入力 (度数n)	value1 (x,y) value2 × n DATA	値 (2,3) のデータを 5 件登録するには、2(x,y)3×5DATA。
CD	SHIFTDATA	1 変数データ削除	value CD
		1 変数データ削除 (度数n)	value × n CD	値 50 のデータを 4 件削除するには、50×4CD。
		2 変数データ削除	value1 (x,y) value2 CD
		2 変数データ削除 (度数n)	value1 (x,y) value2 × n CD	値 (2,3) のデータを 5 件削除するには、2(x,y)3×5CD。

"1 変数"データ (x) に対する統計用のキーは次の通りです。

キー	キー入力	変数	意味
ｎ	(	Z	サンプル数
Σx	)	Y	サンプル (x) の総和
Σx²	SHIFT)	X	サンプル (x) の２乗和
x̄	SHIFT4		サンプル (x) の平均値
Sx	SHIFT5		サンプル (x) の標準偏差値。
σx	SHIFT6		サンプル (x) の母標準偏差値。

"2 変数"データ (x,y) に対する統計用のキーは次の通りです。

キー	キー入力	変数	意味
ｎ	(	Z	サンプル数
Σx	)	Y	サンプル (x) の総和
Σx²	SHIFT)	X	サンプル (x) の２乗和
x̄	SHIFT4		サンプル (x) の平均値
Sx	SHIFT5		サンプル (x) の標準偏差値。
σx	SHIFT6		サンプル (x) の母標準偏差値。
Σy	X→M	V	サンプル (y) の総和
Σy²	SHIFTX→M	U	サンプル (y) の２乗和
Σxy	SHIFT(	W	サンプル (x,y) の積和
ȳ	SHIFT7		サンプル (y) の平均値
Sy	SHIFT8		サンプル (y) の標準偏差値。
σy	SHIFT9		サンプル (y) の母標準偏差値。
a	SHIFT2		回帰式の係数 a
b	SHIFT3		回帰式の係数 b
r	SHIFT1		相関係数 r
x´	SHIFT0		推定値 (y の値から x の値を推定)
y´	SHIFT+/-		推定値 (x の値から y の値を推定)

※ 一部の統計量はメモリー (BASIC の変数) に引き継がれます。

編集

編集に使うキーは以下の通りです。

キー	キー入力	意味	備考
↑/↓		行アップダウン	PROGRAM モードで、カーソルを上下に移動する。BASIC のリストを移動するのに使われる。
◀/▶		左右カーソルシフト	カーソルを左右に移動する。ENTERで計算を実行した直後に押されると、直前に実行した計算式を呼び戻す。
DEL	SHIFT◀	削除	カーソル位置の文字を削除する。
INS	SHIFT▶	挿入	カーソル位置に文字を挿入できる場所を確保する。確保された場所はカーソルの形状が変わる。

定義付けキー

定義付けキーに使うキーは以下の通りです。

キー	キー入力	意味	備考
DEF		定義キー	定義付けキーを押す前に押すキー。DEF のシンボルが点灯する。
A～=, Z～		定義付けキー	DEFに続けて押されると、BASIC プログラムは対応するラベルから実行される。キーQ～Pは定義付けキーとして使えない。

次のような BASIC プログラムがあった場合、

10: "A": PRINT "FIZZ": END
20: "S": PRINT "BUZZ": END
30: "D": PRINT "FIZZBUZZ": END

RUN モードで、DEFAを押すと "FIZZ"、DEFSを押すと "BUZZ"、DEFDを押すと "FIZZBUZZ"と表示され、DEFFを押すとラベルが定義されていないのでエラーとなります。

定義付けキーと共に、AREAD 命令が使われる事があります。AREAD 命令は定義付けキーでの実行前に画面に表示されていたものを変数に読み込みます。この機能により、プログラムに引数を渡す事ができます。

AREAD 変数

次のプログラムをC･CE3DEFA で実行すると、

10 "A": AREAD V
20 PRINT V * 2

"6" が表示されます。RUN で引数を渡して実行する事はできません (そもそも "3 RUN" となってしまう)。

ハードウェア

カセットインターフェイス CE-124

CE-124 は幅広い機種で使えるカセットインターフェイスです (現物を所持していないので、サービスマニュアルの画像です)。

今となっては入手難の CE-124 を探すより、後述の『ポケ POWER +』を購入するのが便利でいいと思います。はんだ付けが苦手でないのなら、自作してみるのも手だと思います。

ブレッドボードで構築する事もできますし、基板を使った場合でも \2,000円程度で作れます。

ポケ POWER +

ポケ POWER + は CR2032 を 2 枚使うポケコン用の外部電源です。カセットインターフェイス付きのものと付いていないものがあります。

プリンタ/カセットインターフェイス CE-126P

CE-126P はプリンタ/カセットインターフェイスです。

RS-232C レベルコンバータ CE-130T

RS-232C で通信するために必要なケーブルです。ハードウエアフロー制御に対応しています。

USB シリアル I/F を自作する

USB シリアル I/F は比較的簡単に自作できます。

USB シリアル I/F を自作する

ソフトウェア

Pocket Tools

Pocket Tools はポケコン用の各種ツールの集合体です。CE-124 等のカセットインターフェイスさえ持っていれば、PC との連携が可能になります。

Pocket Tools for SHARP Pocket Computers (peil-partner.de)

次に挙げる機能がカセットインターフェイスが利用可能な SHARP 製ポケコンすべてにおいて利用可能です。すべてです。PC-1210 から PC-850S までもれなく利用できます。

PC 側で入力した BASIC ソースファイルを CLOAD でロード可能な WAV 形式に変換。
CSAVE でセーブした WAV ファイルを BASIC ソースファイルに復元。
PC 側で入力した SHARP 形式バイナリファイルを CLOADM でロード可能な WAV 形式に変換。
CSAVEM でセーブした WAV ファイルを SHARP 形式バイナリファイルに復元。

PStart.exe が Pocket Tools の本体です。実行したらまずは "Edit SHARP SETtings" で環境設定を行います。お持ちの機種のコメントをアンコメントします。

rem set SHARPC=1100
rem set SHARPC=1246DB
rem set SHARPC=1211
rem set SHARPC=1245
rem set SHARPC=1251
rem set SHARPC=1260
rem set SHARPC=1262J
rem set SHARPC=1350
rem set SHARPC=1360K -o%KEYDIR%\KANJI.cfg
rem set SHARPC=1401
rem set SHARPC=1402
rem set SHARPC=1403
rem set SHARPC=1421
rem set SHARPC=1445
set SHARPC=1450
rem set SHARPC=1460

Pocket Tools が想定しているツールで、Pocket Tools のアーカイブに含まれていないものは以下の通りです。

用途	ソフトウェア
テキストエディタ	PSPad
バイナリエディタ	PSPad
WAV ファイル録音/編集	Audacity

PSPad (pspad.com)

自分の好きなツールを登録して使っても構いません。[Edit | Edit...] で、メニューの中味を編集する事ができます。

Audacity

フリーのサウンド編集ソフトです。CSAVE / CSAVEM された音声を録音/編集するのに使います。

ポケコンの CSAVE / CSAVEM を取り込む前に次の設定を行った方がいいと思います。

マイク音量最大
チャンネルをモノラルに

取り込み手順は、

PC-1450で CSAVE または CSAVEM を実行できる状態にしておく。
Audacity の録音ボタン (●) を押す。
PC-1450 側でENTERキーを押して CSAVE または CSAVEM を実行。
PC-1450 側でプロンプト (＞) が表示されたら Audacity の停止ボタン (■) を押す。
取り込んだサウンドの前後にある、無音部分やノイズが乗った部分をカット (任意)。
[ファイル | 書き出し | WAV として書き出し] で、*.wav 形式で保存。

となります。音声ファイルの形式は PC-1450 が取り込めるのなら *.wav 以外でも構わないのですが、Pocket Tools の事を考えると *.wav 形式で保存した方が便利です。

取り込んだ音声ファイルは、Pocket Tools で BASIC ソースや SHARP バイナリに変換し、それをさらに Pocket Tools で *.wav 形式で出力する事でキレイな音声ファイルにする事ができます。実機に取り込めないような音質の悪い音声ファイルでも BASIC ソースや SHARP バイナリに変換できる事があります。音声ファイルの前後の無音部分やノイズも取り除けるのでオススメです。

Pokekom Go

Pokekom Go は Android 用のポケコンエミュレータです。

Pokecom GO (ポケコン fan のページ)

Pokekom Go を使うには実機の ROM を吸い出す必要があります。

PC-1450 での ROM イメージ作成手順を以下に示します。効率は良くありませんが RAM サイズに依存する事無く ROM 吸い出しを行えます。作業は Windows 上で行います。

Pocket Tools と Audacity が使える状態にしておく。

内部 ROM (0000～1FFF) を 1KB ずつ吸い出す。デジホリの blog にあった BASIC プログラムをちょっと改変したものを Pocket Tools を使って PC-1450 に転送。

100 H=&52:L=&00
110 D=&400
120 G=256:A=H*G+L:E=32768*(H>=128):F=D/G
130 B=A+32:J=B/G:K=(B-E) AND &FF
140 C=B+16:M=C/G:N=(C-E) AND &FF
150 POKE A,0,3,16,J,K,132,24,7
160 POKE A+8,2,F-1,52,2,255,52,0,1
170 POKE A+16,130,19,4,8,144,53,144,219
180 POKE A+24,4,38,47,13,47,18,55
190 POKE B,0,0,N,M
200 BEEP 2:FOR I=0 TO 32-F STEP F
210 PRINT I/F: POKE B+1,I: CALL A
220 CSAVE M C,C+D-1: BEEP 1
230 NEXT I: BEEP 3

転送した BASIC プログラムを実行すると、最初に 2 回 BEEP が鳴る。これで準備完了。ENTER を押すと CSAVEM が始まるので、Audacity で録音して WAV 形式で保存 (INT01.wav のような連番の名前にしておくと判りやすい)。1KB 毎に BEEP で止まる。これを 8 回。1 回 40 秒弱。最後に BEEP が 3 回鳴ってプロンプトが出たら終了。
保存した *.wav ファイルを Pocket Tools で SHARP バイナリ形式 (*.IMG) に変換 ("Convert wav file to binary imagefile + parameter file" を実行)。
1KB の IMG ファイルが 8 つできたと思うので、これを結合。コマンドプロンプトから、
COPY /b INT01.IMG + INT02.IMG + INT03.IMG + INT04.IMG + INT05.IMG + INT06.IMG + INT07.IMG + INT08.IMG INTERNAL_ROM.IMG
のようにして結合する。間違って *.CFG ファイルを指定しないように注意。これで内部 ROM イメージ INTERNAL_ROM.IMG (8KB) が完成。
2000～7FFF の領域のフィラーファイルを作成する。コマンドプロンプトから、
fsutil file createnew FILLER.IMG 0x6000
のようにしてフィラーファイル FILLER.IMG (24KB) を作る。
外部 ROM (8000～FFFF) を 8KB ずつ吸い出す。デジホリの blog にあった BASIC プログラムをちょっと改変したものを Pocket Tools を使って PC-1450 に転送。
100 L=&80:H=&100:D=&20 110 BEEP 2:FOR I=L TO H-D STEP D 120 PRINT (I-L)/D:A=I*256:B=D*256-1 130 CSAVE M A,A+B:BEEP 1 140 NEXT I:BEEP 3
転送した BASIC プログラムを実行すると、最初に 2 回 BEEP が鳴る。これで準備完了。ENTER を押すと CSAVEM が始まるので、Audacity で録音して WAV 形式で保存 (EXT01.wav のような連番の名前にすると判りやすい)。8KB 毎に BEEP で止まる。これを 4 回。1 回 3 分半程度。最後に BEEP が 3 回鳴ってプロンプトが出たら終了。
保存した *.wav ファイルを Pocket Tools で SHARP バイナリ形式 (*.IMG) に変換 ("Convert wav file to binary imagefile + parameter file" を実行)。
8KB の IMG ファイルが 4 つできたと思うので、これを結合。コマンドプロンプトから、
COPY /b EXT01.IMG + EXT02.IMG + EXT03.IMG + EXT04.IMG EXTERNAL_ROM.IMG
のようにして結合する。間違って *.CFG ファイルを指定しないように注意。これで内部 ROM イメージ EXTERNAL_ROM.IMG (32KB) が完成。
すべての ROM イメージを結合する。コマンドプロンプトから、
COPY /b INTERNAL_ROM.IMG + FILLER.IMG + EXTERNAL_ROM.IMG pc1450mem.bin
のようにして結合する。これで PC-1450 の ROM イメージ pc1450mem.bin (64KB) が完成。

Pokecom GO を一度実行して終了すると、Android 端末のどこかに [pokecom] フォルダができているので、[ROM] サブフォルダの中に pc1450mem.bin をコピーします。Pokecom GO を再度起動すれば PC-1450 のエミュレータが動作するようになります。

※ 実機が壊れた時のために ROM を吸い出しておく事をオススメします。

内部 ROM 吸出しのチューニング

PC-1450 はメモリが多く増設も可能なので、一度に転送する量を増やして、取り込む回数を減らす事ができます。

機種	H の値	L の値	D の値	データ量	回数
PC-1450 (+ 4KB RAM)	&52	&00	&800	2 KB	4 回
PC-1450 + 8 KB RAM	&42	&00	&1000	4 KB	2 回
PC-1450 + 8 KB RAM	&42	&00	&2000	8 KB	1 回
PC-1450 + 16 KB RAM	&22	&00	&1000	4 KB	2 回
PC-1450 + 16 KB RAM	&22	&00	&2000	8 KB	1 回

プログラムの先頭にある変数 H / L / D の初期値を機種に合わせて書き換えてください。HL の値は RAM の先頭 + &200 くらいが目安です。

Tips

イロイロ。

ASCII コード表はどうなってるの？

こうなっています。8bit でカナも英小文字もあります。

&00 の文字は NUL です。&20 の文字はスペースです。CHR$ でオレンジ色の場所のコードを指定するとエラーになります。

メモリマップはどうなってるの？

こうなっています。

	PC-1450	8KB	16KB
内部 ROM	0000～1FFF
外部 ROM	8000～FFFF
RAM	5000～5FFF	4000～5FFF	2000～5FFF
VRAM	7000～70BF

RAM の特定の領域は決められた用途で使用されているため、基本的にユーザープログラムを置く事はできません。

	PC-1450	8KB	16KB
フリーエリア	5030～5C2F	4030～5C2F	2030～5C2F
固定変数エリア	5C30 (Z) ～5CFF (A)
SIO バッファアドレス	5D00～5DAF
BASIC 先頭アドレスポインタ	L: 5F01 H: 5F02
BASIC 終了アドレスポインタ	L: 5F03 H: 5F04
変数ポインタ	L: 5F07 H: 5F08
ストリングバッファエリア	5E60 ～5EAF
ストリングバッファポインタ	5F2F
リザーブエリア	-

VRAM はこうなっています。

リニアにはつながっておらず、12桁目を境にアドレスの指定が変わります。

桁	開始	終了	桁	開始	終了
1	7000	7004	9	7028	702C
2	7005	7009	10	702D	7031
3	700A	700E	11	7032	7036
4	700F	7013	12	7037	703B
5	7014	7018	13	707B	7077
6	7019	701D	14	7076	7072
7	701E	7022	15	7071	706D
8	7023	7027	16	706C	7068

シンボルは 603C、603D と 607C に割り当てられています。

703C								703D								707C
7	6	5	4	3	2	1	0	7	6	5	4	3	2	1	0	7	6	5	4	3	2	1	0
				STAT	SML	小文字	カナ		CAL	RUN	PRO	HYP	SHIFT	DEF	BUSY		PRINT	DE	G	RAD	( )	[M]	E

次のプログラムを PC-1450 で実行すると、

100 WAIT 0: PRINT " "
110 CALL &05A0
120 POKE &7000,&FF
130 POKE &703B,&FF
140 POKE &707B,&FF
150 POKE &7068,&FF
200 GOTO 200
210 END

最初と最後、12 桁の境界に縦線が表示されます。

関連する非公開命令についても述べておきます。PEEK はアドレスで指定したメモリに格納されているデータを読み出します。

PEEK アドレス

POKE はアドレスで指定したメモリにデータを格納します。

POKE アドレス,データ[,データ][,データ]...

CALL は指定したアドレスから格納されている機械語プログラムを実行します。

CALL アドレス

プログラム中 (行番号 110) の CALL &05A2 は LCD を ON にするシステムサブルーチンを呼んでいます。VRAM を一括消去する最も簡単な方法は BASIC で PRINT " " を実行する事です。

ペリフェラルコネクタ (11ピン) のピンアサインは？

ペリフェラルコネクタ (11ピン) のピンアサインは以下の通りです。ピン番号は本体上から順に振っていますが、資料によってはシールドが #1、SEL1 (IB5) が #2...MTout2 が #12 になっているものがあります。

NO	端子	信号名	IN/OUT	I/O
1	-	MTout2	IN	-
2	GND	GND (+6V)		-
3	VGG	VGG (0V)		-
4	FO1	Busy	OUT	OUT
5	FO2	Din	OUT	OUT
6	Xin	MTin	IN	-
7	Xout	MTout1	OUT	-
8	IB8	Dout	IN	I/O
9	IB7	ACK	IN	I/O
10	IB6	SEL2	OUT	I/O
11	IB5	SEL1	OUT	I/O

通常のピンヘッダやブレッドボード用のジャンパーワイヤーを使って接続できます。

P⇔NP って何？

プリンタが接続されている時にP⇔NP(SHIFTENTER) を押すと、PRINT の場所にシンボルが表示され、計算過程や結果がプリンタで印字されるようになります (エラーは印字されません)。もう一度P⇔NPを押すとシンボルが消え、元に戻ります。

システムサブルーチンのアドレスは？

システムサブルーチンは内部 RAM に取られている演算レジスタ (8 バイト) に値を入れて呼び出します。演算レジスタは X / Y / Z の他に DRA / DRB / DRC と呼ばれる事があります。

機種	X (DRA)	Y (DRB)	Z (DRC)
PC-1450	&10～&17	&18～&1F	&20～&27

・数値の内部表現

数値演算の場合、演算レジスタには BCD 形式で値を格納します。例えば X レジスタに格納するにはこうなります。

指数符号

指数部

仮数符号

仮数部

補正

指数符号はプラスの時 0 (0000)、マイナスの時 9 (1001) となります。
指数部は指数符号がプラスの場合はそのままですが、マイナスの場合には補数となります。例えば 123e-2 の場合には指数部は 100 - 2 = 98 となります。
仮数符号はプラスの時 0 (0000)、マイナスの時 8 (1000) となります。
最終バイトは演算時に補正用として使われています。値をセットしたり取得する際には常に &00 となります。

整数 1 はこのようになります。

整数 12 (1.2e+1) はこのようになります。

整数 123 (1.23e+2) はこのようになります。

実数 0.0123 (1.23e-2) はこのようになります。

整数 -123 (-1.23e+2) はこのようになります。

・文字列の内部表現

例えば、X レジスタを使用する文字列の内部表現は次のようになっています。先頭 4 バイトは未使用です。

&10	&11	&12	&13	&14	&15	&16	&17
-				&D0 (固定)	文字列の格納されているアドレス (LH)		文字列長

&5200 に "ABC" という文字列が書き込まれている場合、

アドレス	&5200	&5201	&5202	&5203	&5204	&5205	&5206	&5207
16進値	41	42	43	…	…	…	…	…
文字	A	B	C	…	…	…	…	…

X レジスタの内容は次のようになります。

&10	&11	&12	&13	&14	&15	&16	&17
-	-	-	-	D0	00	52	03

・システムサブルーチン

システムサブルーチンのアドレスは ROM バージョンによってバラバラです。

種別		機能	アドレス
数値	２変数	加算	91F4
		減算	820B
		乗算	9215
		除算	921F
		べき乗	9228
	１変数	EXP	9240
		SIN	924E
		COS	9255
		TAN	925C
		ASN	9263
		ACS	926A
		ATN	9271
		DEG	92CB
		DMS	92D2
		ABS	A483
		INT	A45F
		SGN	936F
		RND	92D9
		SQR	9247
		LOG	9239
		LN	9231
文字		ASC	949E
		CHR$	95BE
		STR$	9526
		VAL	9482
比較	数値	<>	948C
		<	93FF
		>	942C
		=	9475
		<=	938E
		>=	9398
	文字	<>	9487
		<	93AE
		>	93B0
		=	9439
		<=	9498
		>=	9389
表示		LCD ON	05A0
表示		LCD OFF	059C
キー		スキャン	12D1
サーチ		10進→2進変換符号あり	1A8A
		10進→2進変換符号なし	1A95
		2進→10進変換符号あり	17DD
		2進→10進変換符号なし	17D6
		行番号サーチ 2進表現	0F6E
		変数のアドレスサーチ単純変数	1F10
		変数のアドレスサーチ配列変数	1C1F
印刷		プリンタリセット	BA3D
印刷		印字実行	BA98

※ 引用:

『シャープポケットコンピュータ機械語マニュアル (第2版)』工学社, 1986年, pp169-170. ISBN 4-87593-083-6.
『PiO Special No.3』工学社, 1987年, p270.

CE-126P 固有の文字を印字するには？

PC-1450 では CE-126P 固有の文字 (本体の LCD では表示できない文字) を出力する事が可能です。

機械語サブルーチンを呼んでコード表を印字するコードを書いてみました。PC-1450 に CE-126P を接続した状態で次のプログラムを実行してみてください。プログラムリストの最初の赤字の部分は ROM バージョンによって書き換える必要があります。

100 D=&BA:E=&98
110 I=&BA3D
120 O=&5200
130 F=&52:G=&0B
140 R=&10
150 POKE O+0,&10,F,G,&00,&17,&80+R,&18,&78
160 POKE O+8,D,E,&37,&20,&20,&20,&20,&20
170 POKE O+16,&20,&20,&20
180 CALL I
190 FOR Y=0 TO 15
200 FOR X=0 TO 15
210 C=X*16+Y
220 IF C=0 OR C=8 OR C=10 OR C=13 OR C=14 OR C=15 OR C=39 OR C=160 LET C=32
230 POKE O+&13+X,C
240 NEXT X
250 CALL O
260 NEXT Y
270 END

コード表が印字されます。

呼ばれている機械語ルーチンは次のようになっています。&520B からの 24 バイトを演算レジスタ X/Y/Z にコピーし、印字実行システムサブルーチンをコールしています。

LIDP    &520B
LII     &17
LP+10
MVWD
CALL    &BA98
RTN

CE-126P の特殊文字は次の通りです。

16進	10進	説明
00	0	ヌル
08	8	印字データメモリクリアコマンド
0A	10	用紙送りコマンド
0D	13	印字コマンド
0E	14	(不明)
0F	15	(不明)
20	32	スペース
27	39	スペース
A0	160	スペース

カセットインターフェイス経由で保存したファイルを読み込めないのだけれど？

多くの場合、読み込み (ロード) が悪いのではなく、保存 (セーブ) したファイルに問題があるので、[マイクのプロパティ] でマイク音量を最大にし、マイクブーストも最大にして保存してみましょう。

[マイクのプロパティ] に辿り着くには、

[ファイル名を指定して実行] (〔Win〕 +〔R〕) で "mmsys.cpl ,1" を実行。
目的のマイクデバイスをクリックし、右下の [プロパティ] ボタンを押下。

とするのが最も簡単です。録音レベルやマイクブーストは [レベル] タブで設定しますが、マイクブーストの設定が存在しない事もあります。

マイクブースト機能がなくても AGC (Auto Gain Control) で代用できる場合があります。

PC (のサウンドカード) に何らかの増幅機能がないと取り込みは難しいと思います。増幅機能のある USB サウンドカードを購入するか、マイクアンプを使うしかないと思います。

音質が悪い *.wav ファイルをサウンド編集ソフトでいじってもあまり状況は好転しないと思いますが、ERROR 8 で失敗するレベルの *.wav ファイルなら Pocket Tools で BASIC ソースや SHARP バイナリに変換する事はできるかもしれません。変換が可能だった場合には、それを Pocket Tools で *.wav 形式にすれば取り込めると思います。

ERROR 6? PC-1402 用のソフトを PC-1450 にロードしようとしていませんか？それは容量不足のエラーです。

エラーコードの意味は？

次のようになっています。

エラーコード	エラー内容
1	文法エラー
2	演算エラー
3	DIM / 範囲チェックエラー
4	ライン (行番号/ラベル) エラー
5	ネスト (深み) エラー
6	メモリエラー (容量オーバー)
7	フォーマット (書式) エラー
8	入出力エラー
9	その他のエラー

ハードケースの内側にエラーコードが載っています。

PC-1450 のメモリを増やすには？

PC-1450 はメモリカードを交換する事でメモリを増やす事ができます。32KB のメモリカードも使えますが、PC-1450 では 16KB 分しか利用できません。

メモリカード	容量	サイズ
SHARP CE-211M	4KB	ハーフ
SHARP CE-212M	8KB	ハーフ
SHARP CE-201M	8KB	フル
RICOH IT-8 (LETTER MEMORY 8)	8KB	フル
SHARP CE-2H16M	16KB	ハーフ
SHARP CE-202M	16KB	フル
29Works CE-2MEM16L	16KB	フル
SHARP CE-2H32M	32KB	ハーフ
29Works CE-2MEM32	32KB	ハーフ
SHARP CE-203M	32KB	フル

8KB RAM カードは比較的簡単な改造で 16KB にする事ができます (画像は PC-1350 のものです)。

SHARP CE-201M (8KB RAM カード) の 16KB 化

OPEN コマンドの詳細が解らない (RS-232C)

ごもっとも。OPEN コマンドの書式は以下の通りです。

OPEN "ボーレート,パリティ,キャラクタ長,ストップビット,転送種類,改行コード,EOF"

ボーレート

300
600
1200

パリティ

N: なし
E: 偶数パリティ
O: 奇数パリティ

キャラクタ長

7: 7bit (ASCII / JIS コード等)
8: 8bit (ANK / Shift_JIS 等)

ストップビット

1: 1bit
2: 2bit

転送種類

A: ASCII
B: 中間コード (キャラクタ長が 8bit である必要がある)

改行コード

C: CR (復帰: 0x0D)
F: LF (改行: 0x0A)
L: CR + LF

EOF (ファイル終端)

&00～&FF (デフォルト: &1A)

パラメータを省略すると現在の値が使われます。現在の値は OPEN$ で確認できます。

画面に * が出たままで何もできない

メモリカードの接触不良か、メモリカードが挿入されていません。メモリカードの接触不良によるものはアスタリスク病と呼ばれています。

導電ゴム (ゼブラコネクタ) の汚れを取る
メモリカードの端子の汚れを取る
メモリカードにテープやクリアファイルの切れ端を挟む

標準の (ハーフサイズの) メモリカードは過剰なまでにバネで押し付けられており、その状態に長く置かれていたものは導電ゴムがヘタっており、メモリカードをフルサイズのものに変更すると認識しない事があるようです。

SHARP 純正のメモリカードなら端子部分（の裏）にクリアファイルをカットしたものを、同人系のメモリカードならカードと同サイズにカットしたものを挟み込むといいみたいです。

ここにある情報が役に立って、「調べる手間が省けたからオマイに飯でもおごってやるよ」というハートウォーミングな方がいらっしゃいましたら、下のボタンからどうぞ。
