SHARP PC-1445 の使い方

SHARP PC-1445 に関する記事です。主にマニュアルを紛失して使い方がわからなくなった方への情報です。

このトピックでは文字が黄色のキーはSHIFTキーを押した後にキートップの文字のキーを押すことを意味しています。例えば@はSHIFT+Iを意味します。

SHARP PC-1445 諸元
- スペック
使い方
ハードウェア
ソフトウェア
Tips

SHARP PC-1445 シリーズ諸元

記事中で扱っているのは PC-1445 ですが、PC-1417G でもこのページの記事が一部通用する所があると思います。

圧電サウンダーが実装されていて音 (BEEP) が出せる
電卓モードが論理演算ノードになっている
CASL が使える (前モデルの PC-1416G は CAP-X)
PC-14xx シリーズで唯一統計機能がない
VRAM の並びがひどい

PC-1445 には PC-1417G という兄弟機とも呼べる教育用モデルや、前モデルの PC-1440 とその教育用モデル PC-1416G というよく似た機種があります。

機種	アセンブリ言語	電卓機能	統計機能	定数計算
PC-1440	CAP-X	あり	1 変数および 2 変数	なし
PC-1416G	CAP-X	なし	1 変数のみ	なし
PC-1445	CASL	LOGIC 電卓	なし	なし
PC-1417G	CASL	なし	1 変数のみ	あり

後に出たモデルがスーパーセットになっている訳ではありません。内部構造も PC-1440 / PC-1416G、PC-1445 / PC-1445 のような同期モデルではよく似ていますが、前後モデルではそこまで似ていません。CAP-X を CASL に変えただけのマイナーチェンジというだけではなさそうです。

スペック

SHARP PC-1445 のスペックは以下の通りです。

機能	PC-1445	PC-1417G
CPU	SC61860 (768KHz)
RAM	8KB
液晶ディスプレイ	24桁 / 1行 (5x7 ドットマトリクス)
インターフェィス	ペリフェラルポート 11ピン (2.54mm ピッチ)
バッテリー	CR2032 x 2
消費電力	0.03W
本体寸法	170(W)×72(D)×9.5(H)mm
本体重量	約150g
価格	¥17,800	-
発売年	1986

使い方

とりあえず電池の入れ方からでしょうか？

電池の入れ方

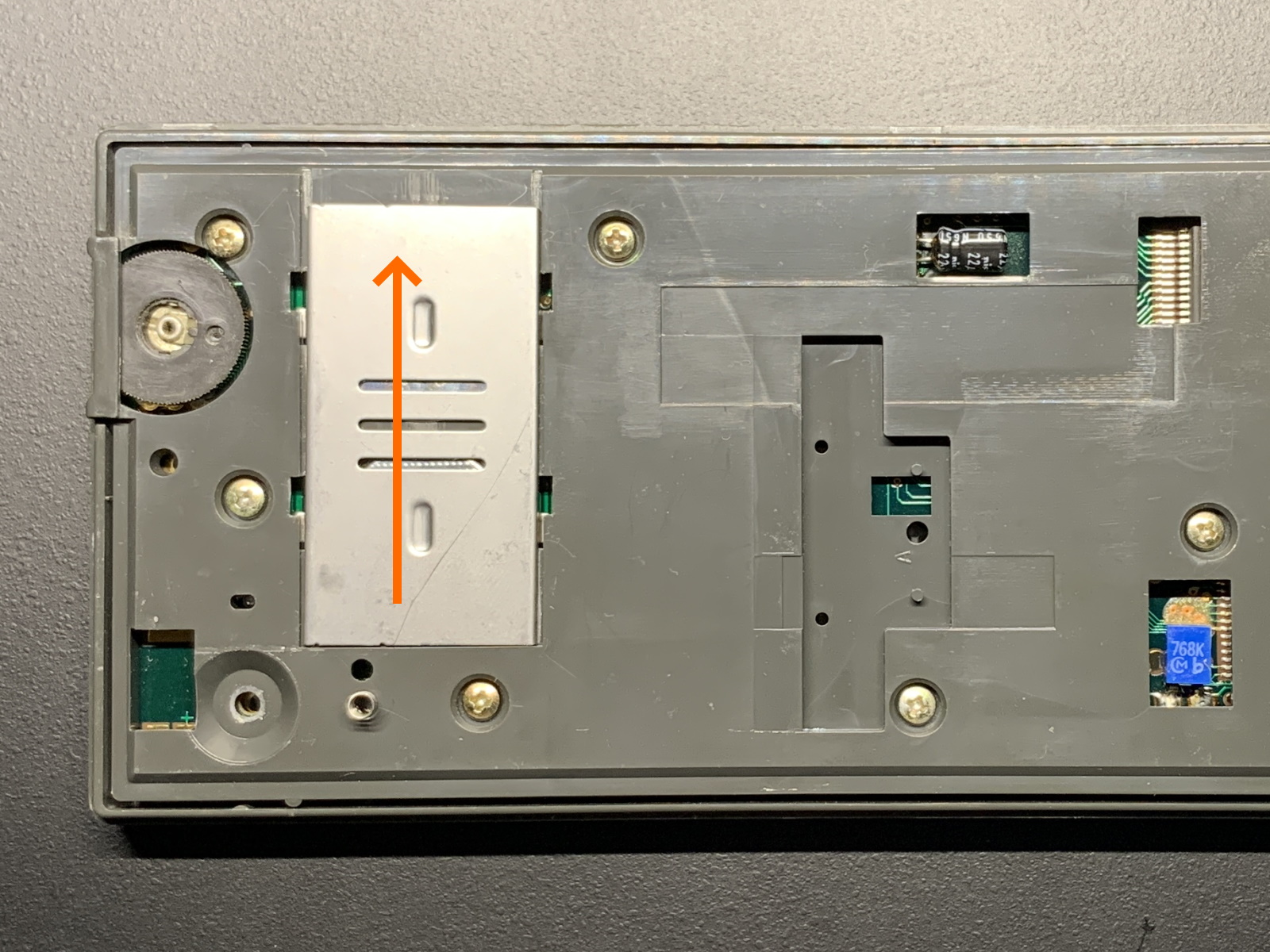

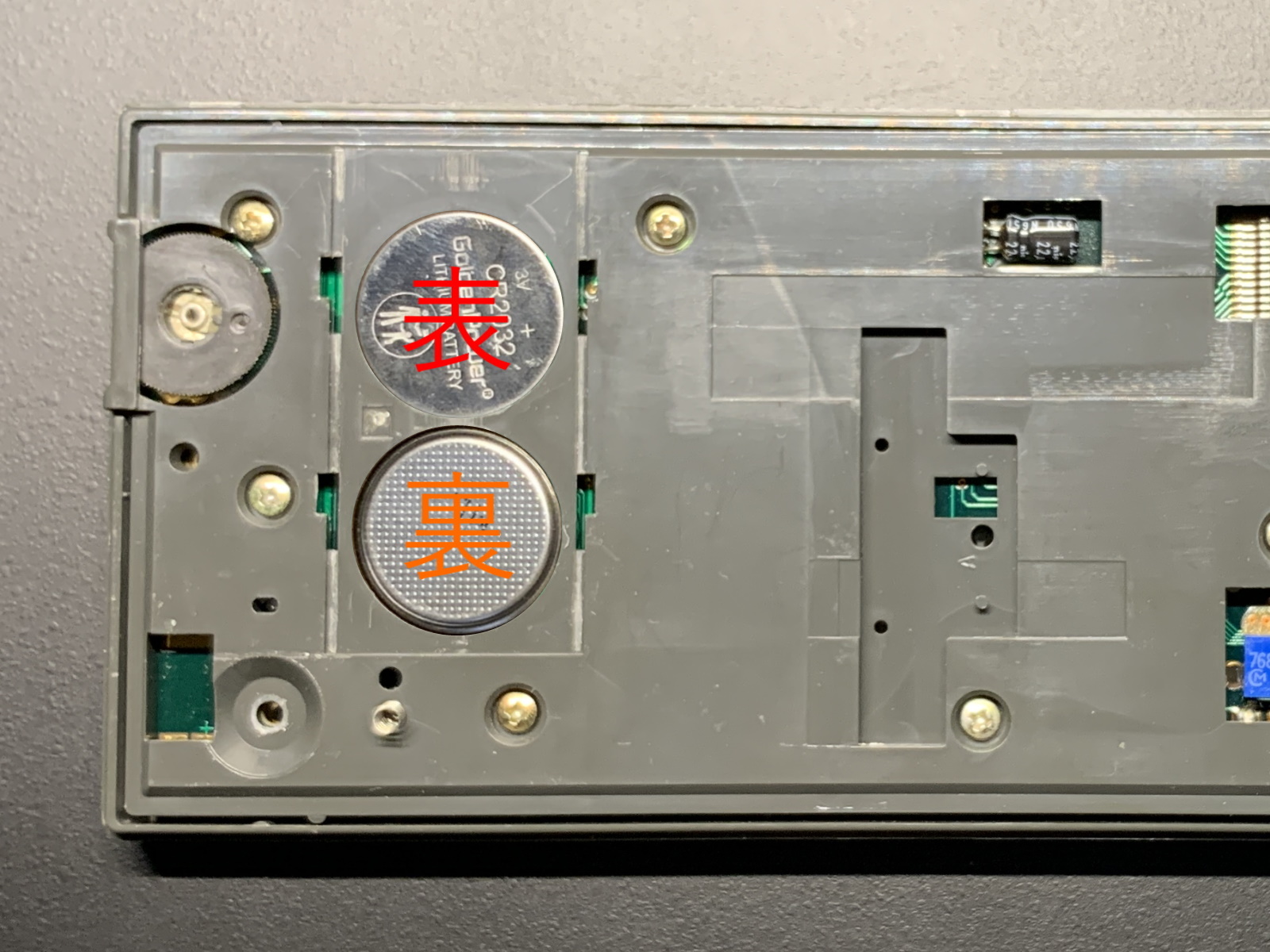

電池はCR2032 が 2 枚必要です。裏蓋を外し、さらに電池押さえをスライドさせると電池を交換できます。バックアップ電池はありませんので、電池交換をすると RAM の内容が消えてしまいます。

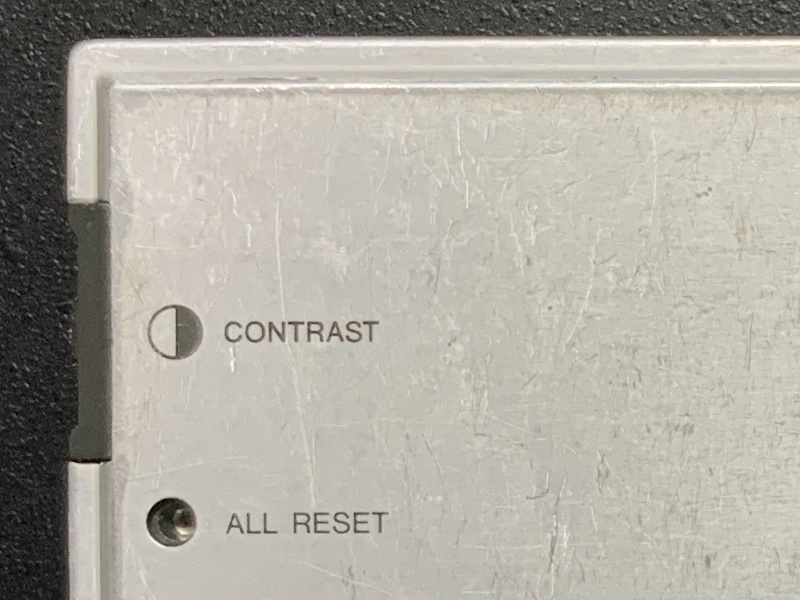

電池交換直後は画面が化けたり、BUSY シンボル (インジケーター) が点灯したままの状態になっていたりするので、何もキーを押さずに背面にある ALL RESET ボタンを押してください。

今でこそ CR2032 は 100 円ショップで 3 枚 110 円で売られていたりしますけど、当時はそこそこ高かったんですよねぇ...。

電源の ON / OFF

電源の ON / OFF は本体左上のスライドスイッチで行います。

電源 ON の状態でも何もせずにしばらく放置すると勝手に電源が OFF になります (オートパワーオフ)。オートパワーオフから復帰するには、ON(BRK)を押してください。

モード切替

PC-1445 には 4 つの動作モードがあります。モード切替は本体左側にあるBASICで行います。

モード	ボタン	説明
LOGIC モード	LOGIC	論理演算を行える電卓です。
RUN モード	BASIC	電卓として使ったり、プログラムの実行を行います。
PROGRAM モード	BASIC	プログラムの入力を行います。
CASL モード	SHIFTBASIC	CASL プログラムの入力や実行を行います。

BASIC の RUN / PROGRAM モードはBASICキーでトグル切り替えです。

ファイルの操作

ファイル操作は [RUN] モードで行います。

プログラムの実行

メモリ上の BASIC プログラムは RUN コマンドで実行できます。RUN コマンドの書式は以下の通りです。

RUN [{行番号 | ラベル}]

RUN コマンドは RUN モード (RUN) で実行します。プログラムモード (PRO) になっている場合にはスライドスイッチを切り替えて押して RUN モード (RUN) にする必要があります。

引数として行番号を指定すると BASIC プログラムの途中から実行する事ができます。BASIC プログラムを終了させるにはBREAK(ON) キーを押します。

データレコーダー (カセットレコーダー)

PC-1445 はメモリ上のプログラムをデータレコーダー (カセットレコーダー) へ保存したり、

CSAVE ["ファイル名"][,"パスワード"]

逆に読みこんだりできます。

CLOAD ["ファイル名"]

非公開命令ですが、メモリブロックをそのままバイナリファイルとして保存したり、

CSAVEM ["ファイル名";]開始アドレス, 終了アドレス

逆に読みこんだりする事もできます。開始アドレスを省略すると CSAVEM で保存した際の開始アドレスに読み込まれます。

CLOADM ["ファイル名";][開始アドレス]

CLOAD / CSAVE 系の命令を使うには以下のいずれかの機器が必要です。

周辺機器	カセットインターフェイス	カセットレコーダ	プリンタ
CE-124	〇	-	-
CE-126P	〇	-	〇
CE-129P	〇	-	〇

CE-124 / CE-126P と接続して使う、データレコーダ CE-152 (コンパクトカセット) / CE-127R (マイクロカセット) もあります。

[電卓] モード (BASIC)

簡易電卓として使うのであれば RUN モードにします。一般的な関数電卓とは操作方法が異なりますが、ポケコンに慣れた方はこちらの方が好みかもしれませんね。

キー	キー入力	意味	式	備考
0～9		数値	-
・		小数点	-
EXP	EorSHIFTE	指数入力	-	指数入力を行う。例えば 1.2E-4 (1.2×10^-4) を入力したい場合、 1・2E-4 と入力する事で 0.00012 を入力できる。キーボード側のEも利用可能。
／		除算	value1 ／ value2 ＝
＊		乗算	value1 ＊ value2 ＝
－		減算	value1 － value2 ＝
＋		加算	value1 ＋ value2 ＝
C･CE		クリア・クリアエントリー	-	一度押すと表示されている値がクリアされる (訂正)。続けてもう一度押すと計算内容がクリアされる。エラー表示のクリアにも使う。
CA	SHIFTC･CE	クリアオール	-	すべての計算内容をクリアする
( / )		演算順序指定	-	演算の順序を指定する。例えば (1+2)*3 のような場合に使う。
ENTER		計算実行	-

関数電卓のように使うにはさらに以下のキーを使います。

キー	キー入力	意味	式	備考
DRG	SHIFT・	角度単位変更
	DEGREE	DEGREE (度)		DEGREEENTER で角度の単位を度に変更。DEG のシンボルが点灯する。
	RADIAN	RAD (ラジアン)		RADIANENTER で角度の単位をラジアンに変更。RAD のシンボルが点灯する。
	GRAD	GRAD (グラード)		GRADENTER で角度の単位をグラードに変更。GRAD のシンボルが点灯する。

次の演算子も使えます。これらの演算子は BASIC プログラム内でも使えます。

キー	キー入力	意味	式	備考
AND		AND (論理積)	value1 AND value2
OR		OR (論理和)	value1 OR value2
NOT		NOT (否定)	NOT value
XOR		XOR (排他的論理和)	value1 XOR value2

次の関数も使えます。これらの関数は BASIC プログラム内でも使えます。

キー	キー入力	意味	式	備考
⇒HEX		HEX (10進数→16進数変換)	⇒HEX value
⇒DEC		DECI (16進数→10進数変換)	⇒DEC value
⇒OCT		OCT (10進数→8進数変換)	⇒OCT value
⇒BIN		BIN (10進数→2進数変換)	⇒BIN value
SIN	SHIFTAND	SIN (正弦)	SIN value
COS	SHIFTOR	COS (余弦)	COS value
TAN	SHIFTNOT	TAN (正接)	TAN value
＾	SHIFTXOR	冪乗	value1 ＾ value2
sin^-1	SHIFT⇒HEX	ASN (逆正弦: arcsin)	ASN value
cos^-1	SHIFT⇒DEC	ACS (逆余弦: arccos)	ACS value
tan^-1	SHIFT⇒OCT	ATN (逆正接: arctan)	ATN value
√	SHIFT⇒BIN	SQR (平方根)	√ value
e^x	SHIFTA	EXP (指数: e^x)	EXP value
ln	SHIFTB	LN (自然対数: log_e)	ln value
10^x	SHIFTC	TEN (指数: 10^x)	TEN value
log	SHIFTD	LOG (常用対数: log₁₀)	log value
π	SHIFT-	PI (円周率)	π	※擬似変数

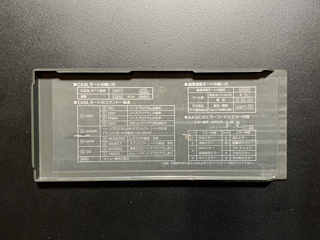

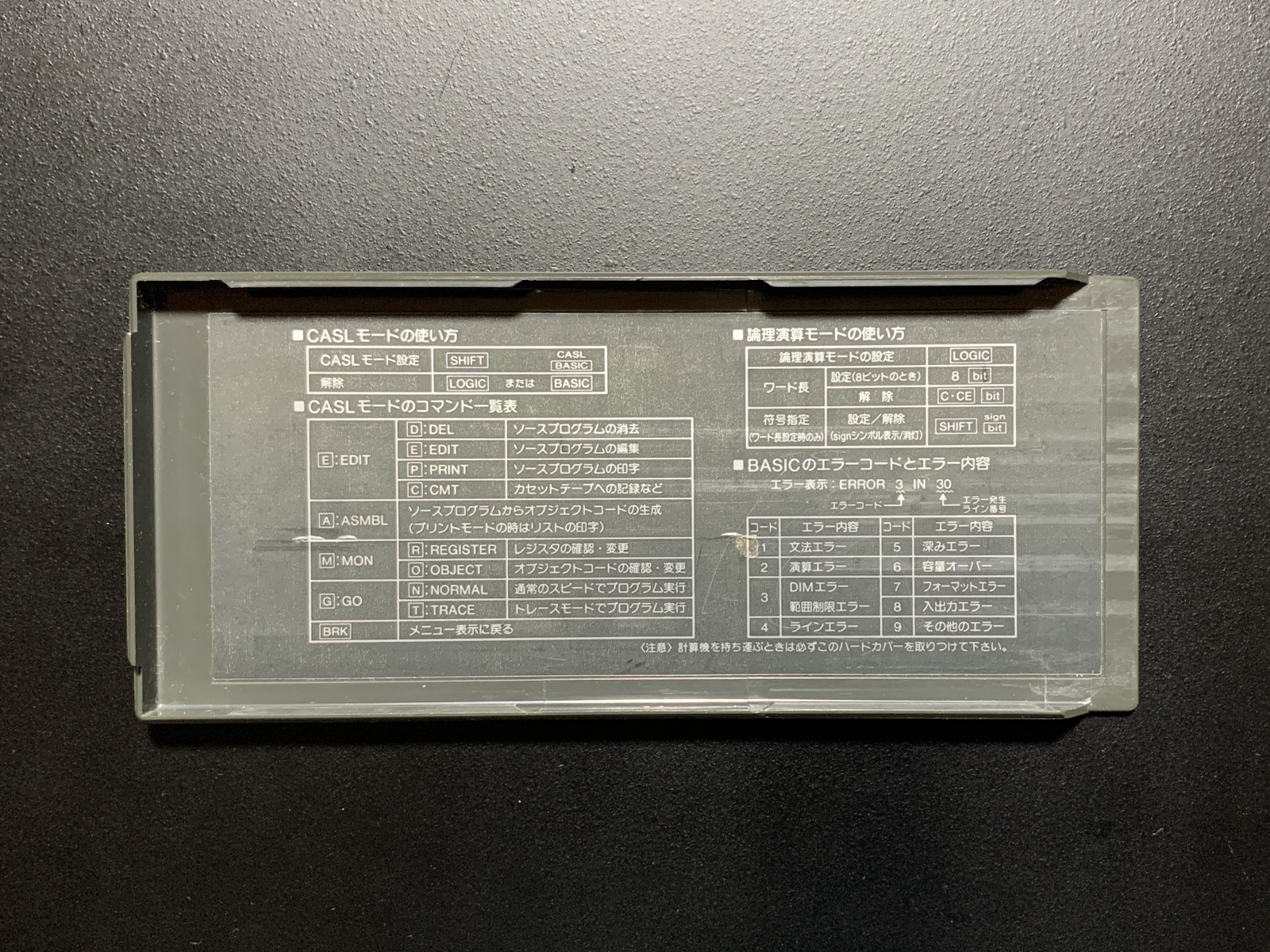

※ PC-1445 のハードケースの裏は関数電卓として使うためのチートシートになっています。

[LOGIC] モード

ちょっと変わった電卓です。論理演算が行えます。

キー	キー入力	意味	式	備考
bit		ワード長設定	value bit	ワード長を設定する (2≦value≦16)。設定されると画面左端にワード長が表示される。実数計算が行えなくなる。
C･CEbit		ワード長解除	-	ワード長を解除する。実数計算が行えるようになる。
sign	SHIFTbit	符号指定	-	(ワード長設定時) 符号を指定する。符号が有効だと画面右下の sign シンボルが点灯する。
⇒HEX		16 進数	-	(ワード長設定時) 基数を 16 に設定する。画面右端に HEX が表示される。
⇒DEC		10 進数	-	(ワード長設定時) 基数を 10 に設定する。
⇒OCT		8 進数	-	(ワード長設定時) 基数を 8 に設定する。画面右端に OCT が表示される。
⇒BIN		2 進数	-	(ワード長設定時) 基数を 2 に設定する。画面右端に BIN が表示される。
A～F		16 進数値	-	(ワード長設定時) 16 進数値入力用。
EXP	SHIFTE	指数入力	-	指数入力を行う。例えば 1.2E-4 (1.2×10^-4) を入力したい場合、 1・2EXP-4 と入力する事で 0.00012 を入力できる。
F⇔E	SHIFTF	表示方式指定	-	押すたびに通常表示と指数表示を切り替える。
+/-		符号反転	value +/-	表示されている数値の「正（＋）」と「負（－）」を入れ替える。
x→M	DEL	ストアメモリー	value x→M	表示されている値を独立メモリーに設定する。0 を登録する (直前にC･CEを押す) 事で独立メモリーをクリアできる。
R・CM	BS	リコールメモリー	-	独立メモリーの値を呼び出す。
M+	INS	メモリープラス	value M+	表示されている値を独立メモリーの値に加算する。

編集

編集に使うキーは以下の通りです。

キー	キー入力	意味	備考
↑/↓		行アップダウン	PROGRAM モードで、カーソルを上下に移動する。BASIC のリストを移動するのに使われる。
◀/▶		左右カーソルシフト	カーソルを左右に移動する。ENTERで計算を実行した直後に押されると、直前に実行した計算式を呼び戻す。
DEL		削除	カーソル位置の文字を削除する。
BS		後退	カーソル位置の左の文字を削除する。
INS		挿入	カーソル位置に文字を挿入できる場所を確保する。確保された場所はカーソルの形状が変わる。

定義付けキー

定義付けキーに使うキーは以下の通りです。

キー	キー入力	意味	備考
DEF		定義キー	定義付けキーを押す前に押すキー。DEF のシンボルが点灯する。
A～=, Z～		定義付けキー	DEFに続けて押されると、BASIC プログラムは対応するラベルから実行される。キーQ～Pは定義付けキーとして使えない。

次のような BASIC プログラムがあった場合、

10: "A": PRINT "FIZZ": END
20: "S": PRINT "BUZZ": END
30: "D": PRINT "FIZZBUZZ": END

RUN モードで、DEFAを押すと "FIZZ"、DEFSを押すと "BUZZ"、DEFDを押すと "FIZZBUZZ"と表示され、DEFFを押すとラベルが定義されていないのでエラーとなります。

定義付けキーと共に、AREAD 命令が使われる事があります。AREAD 命令は定義付けキーでの実行前に画面に表示されていたものを変数に読み込みます。この機能により、プログラムに引数を渡す事ができます。

AREAD 変数

次のプログラムをC･CE3DEFA で実行すると、

10 "A": AREAD V
20 PRINT V * 2

"6" が表示されます。RUN で引数を渡して実行する事はできません (そもそも "3 RUN" となってしまう)。

ハードウェア

カセットインターフェイス CE-124

CE-124 は幅広い機種で使えるカセットインターフェイスです (現物を所持していないので、サービスマニュアルの画像です)。

今となっては入手難の CE-124 を探すより、後述の『ポケ POWER +』を購入するのが便利でいいと思います。はんだ付けが苦手でないのなら、自作してみるのも手だと思います。

ブレッドボードで構築する事もできますし、基板を使った場合でも \2,000円程度で作れます。

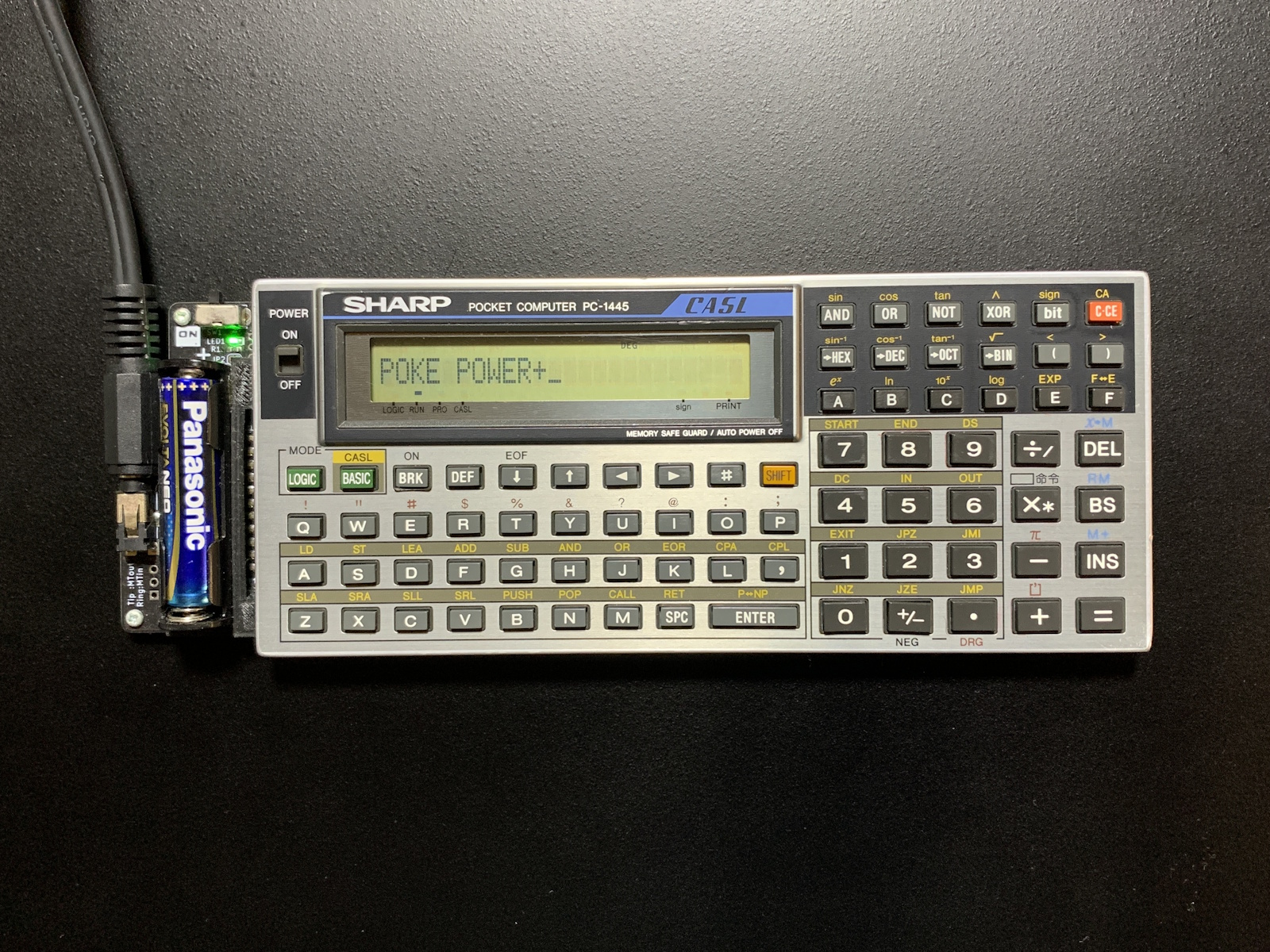

ポケ POWER +

ポケ POWER + は CR2032 を 2 枚使うポケコン用の外部電源です。カセットインターフェイス付きのものと付いていないものがあります。

プリンタ/カセットインターフェイス CE-126P

CE-126P はプリンタ/カセットインターフェイスです。

ソフトウェア

Pocket Tools

Pocket Tools はポケコン用の各種ツールの集合体です。CE-124 等のカセットインターフェイスさえ持っていれば、PC との連携が可能になります。

Pocket Tools for SHARP Pocket Computers (peil-partner.de)

次に挙げる機能がカセットインターフェイスが利用可能な SHARP 製ポケコンすべてにおいて利用可能です。すべてです。PC-1210 から PC-850S までもれなく利用できます。

PC 側で入力した BASIC ソースファイルを CLOAD でロード可能な WAV 形式に変換。
CSAVE でセーブした WAV ファイルを BASIC ソースファイルに復元。
PC 側で入力した SHARP 形式バイナリファイルを CLOADM でロード可能な WAV 形式に変換。
CSAVEM でセーブした WAV ファイルを SHARP 形式バイナリファイルに復元。

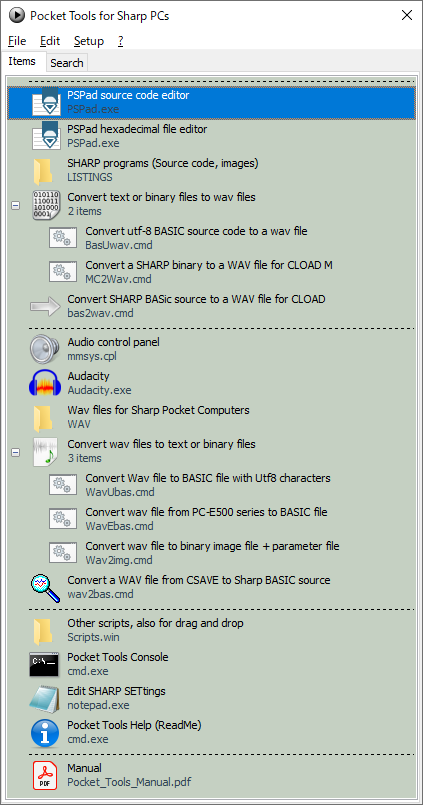

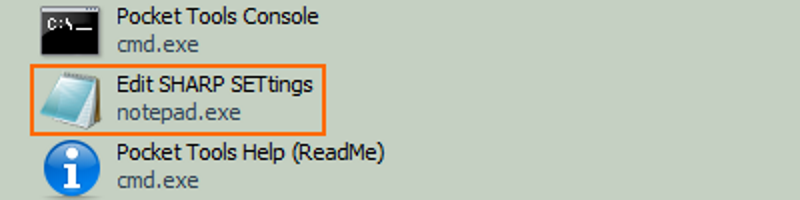

PStart.exe が Pocket Tools の本体です。実行したらまずは "Edit SHARP SETtings" で環境設定を行います。お持ちの機種のコメントをアンコメントします。PC-1445 は PC-1445 の設定が使えます。

rem set SHARPC=1100
rem set SHARPC=1246DB
rem set SHARPC=1211
rem set SHARPC=1245
rem set SHARPC=1251
rem set SHARPC=1260
rem set SHARPC=1262J
rem set SHARPC=1350
rem set SHARPC=1360K -o%KEYDIR%\KANJI.cfg
rem set SHARPC=1401
rem set SHARPC=1402
rem set SHARPC=1403
rem set SHARPC=1421
set SHARPC=1445

Pocket Tools が想定しているツールで、Pocket Tools のアーカイブに含まれていないものは以下の通りです。

用途	ソフトウェア
テキストエディタ	PSPad
バイナリエディタ	PSPad
WAV ファイル録音/編集	Audacity

PSPad (pspad.com)

自分の好きなツールを登録して使っても構いません。[Edit | Edit...] で、メニューの中味を編集する事ができます。

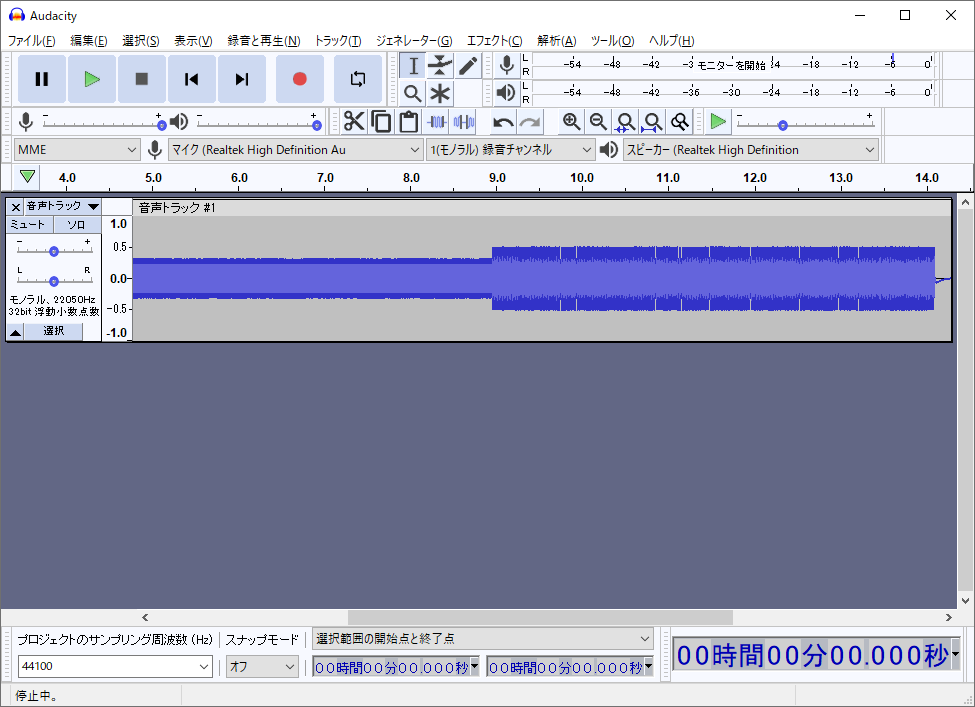

Audacity

フリーのサウンド編集ソフトです。CSAVE / CSAVEM された音声を録音/編集するのに使います。

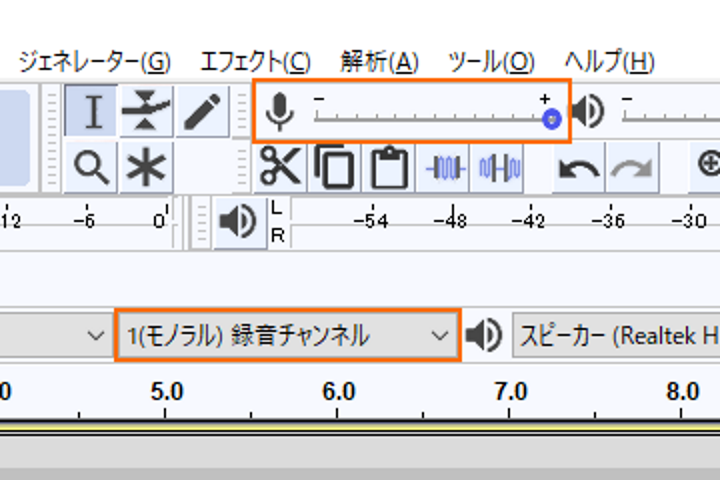

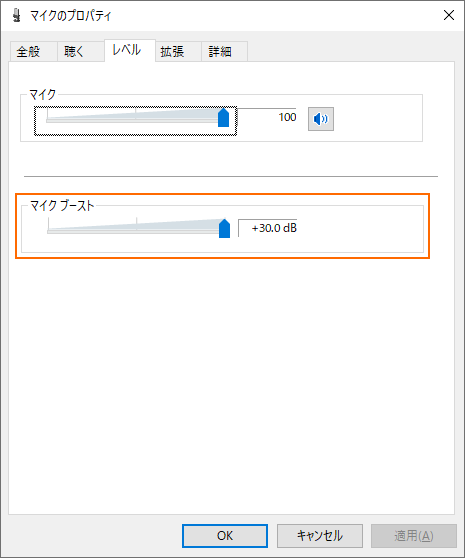

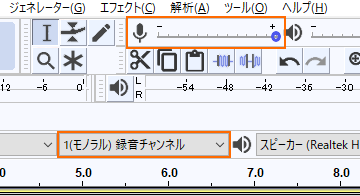

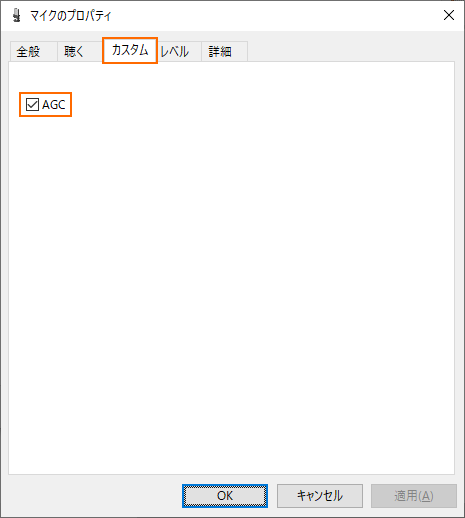

ポケコンの CSAVE / CSAVEM を取り込む前に次の設定を行った方がいいと思います。

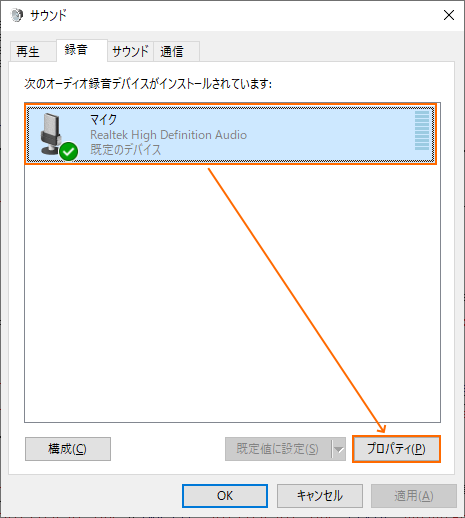

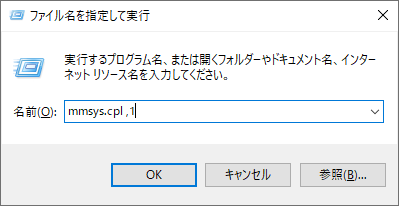

マイク音量最大
チャンネルをモノラルに

取り込み手順は、

PC-1445 で CSAVE または CSAVEM を実行できる状態にしておく。
Audacity の録音ボタン (●) を押す。
PC-1445 側でENTERキーを押して CSAVE または CSAVEM を実行。
PC-1445 側でプロンプト (＞) が表示されたら Audacity の停止ボタン (■) を押す。
取り込んだサウンドの前後にある、無音部分やノイズが乗った部分をカット (任意)。
[ファイル | 書き出し | WAV として書き出し] で、*.wav 形式で保存。

となります。音声ファイルの形式は PC-1445 が取り込めるのなら *.wav 以外でも構わないのですが、Pocket Tools の事を考えると *.wav 形式で保存した方が便利です。

取り込んだ音声ファイルは、Pocket Tools で BASIC ソースや SHARP バイナリに変換し、それをさらに Pocket Tools で *.wav 形式で出力する事でキレイな音声ファイルにする事ができます。実機に取り込めないような音質の悪い音声ファイルでも BASIC ソースや SHARP バイナリに変換できる事があります。音声ファイルの前後の無音部分やノイズも取り除けるのでオススメです。

ROM の吸出し

PC-1445 に対応したエミュレータはなさそうなのですが、メモリマップが判っているので吸い出しておくといいでしょう。

PC-1445 での ROM イメージ作成手順を以下に示します。PC-1445 でも同じように ROM 吸い出しを行えます。作業は Windows 上で行います。

Pocket Tools と Audacity が使える状態にしておく。

内部 ROM (0000～1FFF) を 1KB ずつ吸い出す。デジホリの blog にあった BASIC プログラムをちょっと改変したものを Pocket Tools を使って PC-1445 に転送。

100 H=&42:L=&00
110 D=&400
120 G=256:A=H*G+L:E=32768*(H>=128):F=D/G
130 B=A+32:J=B/G:K=(B-E) AND &FF
140 C=B+16:M=C/G:N=(C-E) AND &FF
150 POKE A,0,3,16,J,K,132,24,7
160 POKE A+8,2,F-1,52,2,255,52,0,1
170 POKE A+16,130,19,4,8,144,53,144,219
180 POKE A+24,4,38,47,13,47,18,55
190 POKE B,0,0,N,M
200 BEEP 2:FOR I=0 TO 32-F STEP F
210 PRINT I/F: POKE B+1,I: CALL A
220 CSAVE M C,C+D-1: BEEP 1
230 NEXT I: BEEP 3

転送した BASIC プログラムを実行すると、最初に 2 回 BEEP が鳴る。これで準備完了。ENTER を押すと CSAVEM が始まるので、Audacity で録音して WAV 形式で保存 (INT01.wav のような連番の名前にしておくと判りやすい)。1KB 毎に BEEP で止まる。これを 8 回。1 回 40 秒弱。最後に BEEP が 3 回鳴ってプロンプトが出たら終了。
保存した *.wav ファイルを Pocket Tools で SHARP バイナリ形式 (*.IMG) に変換 ("Convert wav file to binary imagefile + parameter file" を実行)。
1KB の IMG ファイルが 8 つできたと思うので、これを結合。コマンドプロンプトから、
COPY /b INT01.IMG + INT02.IMG + INT03.IMG + INT04.IMG + INT05.IMG + INT06.IMG + INT07.IMG + INT08.IMG INTERNAL_ROM.IMG
のようにして結合する。間違って *.CFG ファイルを指定しないように注意。これで内部 ROM イメージ INTERNAL_ROM.IMG (8KB) が完成。
2000～7FFF の領域のフィラーファイルを作成する。コマンドプロンプトから、
fsutil file createnew FILLER.IMG 0x6000
のようにしてフィラーファイル FILLER.IMG (24KB) を作る。
外部 ROM (8000～FFFF) を 8KB ずつ吸い出す。デジホリの blog にあった BASIC プログラムをちょっと改変したものを Pocket Tools を使って PC-1445 に転送。
100 L=&80:H=&100:D=&20 110 BEEP 2:FOR I=L TO H-D STEP D 120 PRINT (I-L)/D:A=I*256:B=D*256-1 130 CSAVE M A,A+B:BEEP 1 140 NEXT I:BEEP 3
転送した BASIC プログラムを実行すると、最初に 2 回 BEEP が鳴る。これで準備完了。ENTER を押すと CSAVEM が始まるので、Audacity で録音して WAV 形式で保存 (EXT01.wav のような連番の名前にすると判りやすい)。8KB 毎に BEEP で止まる。これを 4 回。1 回 3 分半程度。最後に BEEP が 3 回鳴ってプロンプトが出たら終了。
保存した *.wav ファイルを Pocket Tools で SHARP バイナリ形式 (*.IMG) に変換 ("Convert wav file to binary imagefile + parameter file" を実行)。
8KB の IMG ファイルが 4 つできたと思うので、これを結合。コマンドプロンプトから、
COPY /b EXT01.IMG + EXT02.IMG + EXT03.IMG + EXT04.IMG EXTERNAL_ROM.IMG
のようにして結合する。間違って *.CFG ファイルを指定しないように注意。これで内部 ROM イメージ EXTERNAL_ROM.IMG (32KB) が完成。
すべての ROM イメージを結合する。コマンドプロンプトから、
COPY /b INTERNAL_ROM.IMG + FILLER.IMG + EXTERNAL_ROM.IMG pc1445mem.bin
のようにして結合する。これで PC-1445 の ROM イメージ pc1445mem.bin (64KB) が完成。

※ 実機が壊れた時のために ROM を吸い出しておく事をオススメします。

内部 ROM 吸出しのチューニング

PC-1445 はメモリが多いので、一度に転送する量を増やして、取り込む回数を減らす事ができます。

機種	H の値	L の値	D の値	データ量	回数
PC-1445	&42	&00	&800	2 KB	4 回
PC-1445	&42	&00	&1000	4 KB	2 回
PC-1445 (16KB 化)	&22	&00	&2000	8 KB	1 回

プログラムの先頭にある変数 H / L / D の初期値をお好みに合わせて書き換えてください。HL の値は RAM の先頭 + &200 くらいが目安です。

Tips

イロイロ。

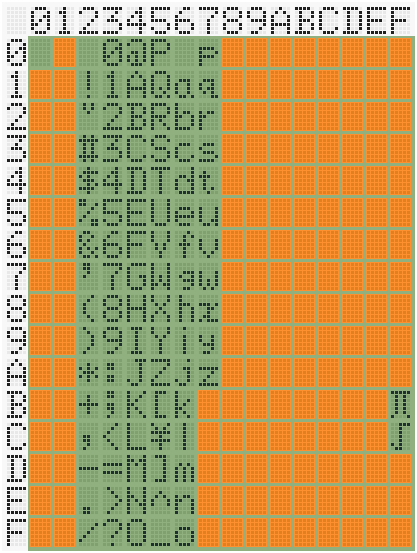

ASCII コード表はどうなってるの？

こうなっています。8bit ですが、カナも英小文字もありません。

&00 の文字は NUL です。&20 の文字はスペースです。CHR$ でオレンジ色の場所のコードを指定するとエラーになります。

メモリマップはどうなってるの？

こうなっています。

	PC-1445	PC-1445
内部 ROM	0000～1FFF
外部 ROM	8000～FFFF
RAM	4000～5FFF
VRAM	6000～60BF

RAM の特定の領域は決められた用途で使用されているため、基本的にユーザープログラムを置く事はできません。

	PC-1445	PC-1445
フリーエリア	4002～5CCF
固定変数エリア	5CD0 (Z) ～5D9F (A)
BASIC 先頭アドレスポインタ	L: 5EE1 H: 5EE2
BASIC 終了アドレスポインタ	L: 5EE3 H: 5EE4
ストリングバッファポインタ	5EF7
変数ポインタ	L: 5EFC H: 5EFD
ストリングバッファエリア	5F60～5FAF
リザーブエリア	-
SIO バッファアドレス	-

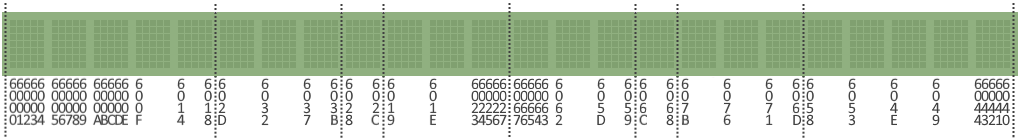

VRAM はこうなっています。

リニアにはつながっておらず、頻繁にアドレスの指定が変わります。

桁	方向	開始	終了	桁	方向	開始	終了
1	↓①	6000	6004	13	↑⑥	6067	6063
2		6005	6009	14		6062	605E
3		600A	600E	15		605D	6059
4		600F	6013	16	↑⑦	606C	6068
5		6014	6018	17	↑⑧	607B	6077
6	↓④	602D	6031	18		6076	6072
7		6032	6036	19		6071	606D
8		6037	603B	20	↑⑤	6058	6054
9	↓③	6028	602C	21		6053	604F
10	↓②	6019	601D	22		604E	604A
11		601E	6022	23		6049	6045
12		6023	6027	24		6044	6040

シンボルは 603C、603D と 607C、607D に割り当てられています。

603C								603D								607C								607D
7	6	5	4	3	2	1	0	7	6	5	4	3	2	1	0	7	6	5	4	3	2	1	0	7	6	5	4	3	2	1	0
				RAD	G	DE			LOGIC	RUN	PRO	HYP	SHIFT	DEF	BUSY		(STAT)	PRINT	SIGN	CONST	( )	[M]	E				CASL

次のプログラムを PC-1445 で実行すると、

100 WAIT 0: PRINT " "
110 CALL &0563
120 POKE &6000,&FF
130 POKE &6018,&FF
140 POKE &602D,&FF
150 POKE &603B,&FF
160 POKE &6028,&FF
170 POKE &602C,&FF
180 POKE &6019,&FF
190 POKE &6027,&FF
200 POKE &6067,&FF
210 POKE &6059,&FF
220 POKE &606C,&FF
230 POKE &6068,&FF
240 POKE &607B,&FF
250 POKE &606D,&FF
260 POKE &6058,&FF
270 POKE &6040,&FF
280 GOTO 280
290 END

最初と最後、アドレスが飛んでいる箇所の境界に縦線が表示されます。

関連する非公開命令についても述べておきます。PEEK はアドレスで指定したメモリに格納されているデータを読み出します。

PEEK アドレス

POKE はアドレスで指定したメモリにデータを格納します。

POKE アドレス,データ[,データ][,データ]...

CALL は指定したアドレスから格納されている機械語プログラムを実行します。

CALL アドレス

プログラム中 (行番号 110) の CALL &0563 は LCD を ON にするシステムサブルーチンを呼んでいます。VRAM を一括消去する最も簡単な方法は BASIC で PRINT " " を実行する事です。

ペリフェラルコネクタ (11ピン) のピンアサインは？

ペリフェラルコネクタ (11ピン) のピンアサインは以下の通りです。ピン番号は本体上から順に振っていますが、資料によってはシールドが #1、SEL1 (IB5) が #2...MTout2 が #12 になっているものがあります。

NO	端子	信号名	IN/OUT	I/O
1	-	MTout2	IN	-
2	GND	GND (+6V)		-
3	VGG	VGG (0V)		-
4	FO1	Busy	OUT	OUT
5	FO2	Din	OUT	OUT
6	Xin	MTin	IN	-
7	Xout	MTout1	OUT	-
8	IB8	Dout	IN	I/O
9	IB7	ACK	IN	I/O
10	IB6	SEL2	OUT	I/O
11	IB5	SEL1	OUT	I/O

通常のピンヘッダやブレッドボード用のジャンパーワイヤーを使って接続できます。

P⇔NP って何？

プリンタが接続されている時にP⇔NP(SHIFTENTER) を押すと、P というシンボルが表示され、計算過程や結果がプリンタで印字されるようになります (エラーは印字されません)。もう一度P⇔NPを押すと P のシンボルが消え、元に戻ります。

ROM バージョンを知るには？

PC-1445 には ROM バージョンはありません。

システムサブルーチンのアドレスは？

システムサブルーチンは内部 RAM に取られている演算レジスタ (8 バイト) に値を入れて呼び出します。演算レジスタは X / Y / Z の他に DRA / DRB / DRC と呼ばれる事があります。

機種	X (DRA)	Y (DRB)	Z (DRC)
PC-1445	&10～&17	&18～&1F	&20～&27

・数値の内部表現

数値演算の場合、演算レジスタには BCD 形式で値を格納します。例えば X レジスタに格納するにはこうなります。

指数符号

指数部

仮数符号

仮数部

補正

指数符号はプラスの時 0 (0000)、マイナスの時 9 (1001) となります。
指数部は指数符号がプラスの場合はそのままですが、マイナスの場合には補数となります。例えば 123e-2 の場合には指数部は 100 - 2 = 98 となります。
仮数符号はプラスの時 0 (0000)、マイナスの時 8 (1000) となります。
最終バイトは演算時に補正用として使われています。値をセットしたり取得する際には常に &00 となります。

整数 1 はこのようになります。

整数 12 (1.2e+1) はこのようになります。

整数 123 (1.23e+2) はこのようになります。

実数 0.0123 (1.23e-2) はこのようになります。

整数 -123 (-1.23e+2) はこのようになります。

・文字列の内部表現

例えば、X レジスタを使用する文字列の内部表現は次のようになっています。先頭 4 バイトは未使用です。

&10	&11	&12	&13	&14	&15	&16	&17
-				&D0 (固定)	文字列の格納されているアドレス (LH)		文字列長

&4200 に "ABC" という文字列が書き込まれている場合、

アドレス	&4200	&4201	&4202	&4203	&4204	&4205	&4206	&4207
16進値	41	42	43	…	…	…	…	…
文字	A	B	C	…	…	…	…	…

X レジスタの内容は次のようになります。

&10	&11	&12	&13	&14	&15	&16	&17
-	-	-	-	D0	00	42	03

・システムサブルーチン

システムサブルーチンのアドレスは次の通りです。

種別		機能	アドレス
数値	２変数	加算
		減算
		乗算
		除算
		べき乗
	１変数	EXP
		SIN
		COS
		TAN
		ASN
		ACS
		ATN
		DEG
		DMS
		ABS
		INT
		SGN
		RND
		SQR
		LOG
		LN
文字		ASC
		CHR$
		STR$
		VAL
比較	数値	<>
		<
		>
		=
		<=
		>=
	文字	<>
		<
		>
		=
		<=
		>=
表示		LCD ON	0563
表示		LCD OFF	055F
キー		スキャン	04AE
サーチ		10進→2進変換符号あり
		10進→2進変換符号なし
		2進→10進変換符号あり
		2進→10進変換符号なし
		行番号サーチ 2進表現
		変数のアドレスサーチ単純変数
		変数のアドレスサーチ配列変数
印刷		プリンタリセット
印刷		印字実行

※ 引用:

『シャープポケットコンピュータ機械語マニュアル (第2版)』工学社, 1986年, pp169-170. ISBN 4-87593-083-6.
『PiO Special No.3』工学社, 1987年, p270.
「PC-1445 ROM 解析」『I/O 1987 年 7 月号』工学社, 1987年, p150.
PC-1417G 情報ページ (「ポケットコンピューター」について)
緑字 (検証済) と青字 (未検証) は独自調べ。

カセットインターフェイス経由で保存したファイルを読み込めないのだけれど？

多くの場合、読み込み (ロード) が悪いのではなく、保存 (セーブ) したファイルに問題があるので、[マイクのプロパティ] でマイク音量を最大にし、マイクブーストも最大にして保存してみましょう。

[マイクのプロパティ] に辿り着くには、

[ファイル名を指定して実行] (〔Win〕 +〔R〕) で "mmsys.cpl ,1" を実行。
目的のマイクデバイスをクリックし、右下の [プロパティ] ボタンを押下。

とするのが最も簡単です。録音レベルやマイクブーストは [レベル] タブで設定しますが、マイクブーストの設定が存在しない事もあります。

マイクブースト機能がなくても AGC (Auto Gain Control) で代用できる場合があります。

PC (のサウンドカード) に何らかの増幅機能がないと取り込みは難しいと思います。増幅機能のある USB サウンドカードを購入するか、マイクアンプを使うしかないと思います。

音質が悪い *.wav ファイルをサウンド編集ソフトでいじってもあまり状況は好転しないと思いますが、ERROR 8 で失敗するレベルの *.wav ファイルなら Pocket Tools で BASIC ソースや SHARP バイナリに変換する事はできるかもしれません。変換が可能だった場合には、それを Pocket Tools で *.wav 形式にすれば取り込めると思います。

エラーコードの意味は？

次のようになっています。

エラーコード	エラー内容
1	文法エラー
2	演算エラー
3	DIM / 範囲チェックエラー
4	ライン (行番号/ラベル) エラー
5	ネスト (深み) エラー
6	メモリエラー (容量オーバー)
7	フォーマット (書式) エラー
8	入出力エラー
9	その他のエラー

ハードケースの内側にエラーコードが載っています。

PC-1445 のメモリを増やすには？

PC-1445 のメモリは比較的簡単な改造で増やす事ができます。

修理記事の方に詳細があります。

メモリ増強 - PC-1445 の修理

ここにある情報が役に立って、「調べる手間が省けたからオマイに飯でもおごってやるよ」というハートウォーミングな方がいらっしゃいましたら、下のボタンからどうぞ。
